Transistörler - FET, MOSFET - Diziler

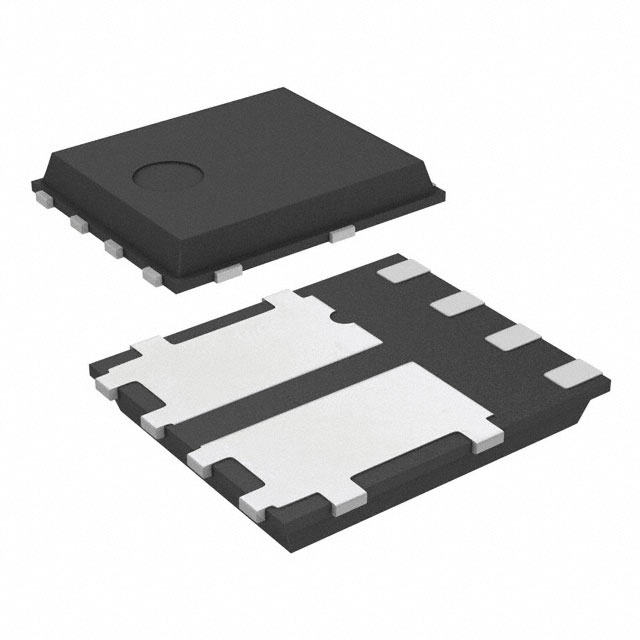

STL8DN10LF3
MOSFET 2N-CH 100V 20A 5X6
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL8DN10LF
STL8DN10LF3 Hakkında
STL8DN10LF3, STMicroelectronics tarafından üretilen dual N-channel MOSFET transistördür. 100V drain-source gerilimi ve 20A sürekli dren akımı kapasitesiyle güç elektronik uygulamalarında kullanılır. Logic level gate özelliğine sahip bu bileşen, düşük kapı gerilimi seviyelerinde çalışabilir. 35mOhm RDS(on) değeri ile iletim kayıpları minimumda tutulur. Surface mount PowerFlat™ (5x6) paketinde sunulan STL8DN10LF3, motor kontrol, güç kaynakları, DC/DC konvertörleri ve anahtarlama devreleri gibi uygulamalarda tercih edilir. -55°C ile 175°C arasında çalışabilme kabiliyeti geniş sıcaklık ortamlarında kullanım sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 20.5nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 970pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 70W |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 4A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
