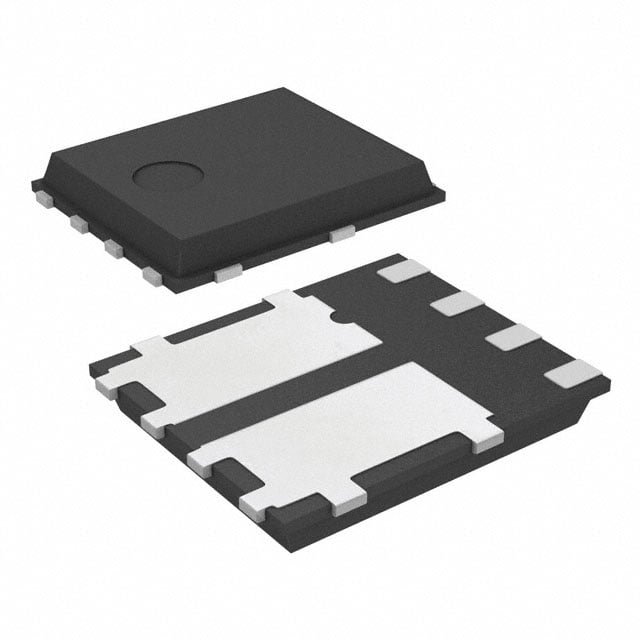

STL7DN6LF3
MOSFET 2N-CH 60V 20A 5X6
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL7DN6LF
STL7DN6LF3 Hakkında
STL7DN6LF3, STMicroelectronics tarafından üretilen dual N-Channel MOSFET transistörüdür. 60V drain-source voltajında 20A sürekli akım kapasitesi ile orta güç uygulamalarına uygun bir bileşendir. Logic level gate özelliği sayesinde düşük voltajlı kontrol devrelerine kolayca entegre edilebilir. 43mΩ tipik RDS(on) değeri ile verimli anahtarlama sağlar. Surface mount PowerFlat (5x6) paketinde sunulan bu transistör, motor kontrol, güç dönüştürücüler, lighting uygulamaları ve endüstriyel anahtarlama devrelerinde yaygın olarak kullanılır. -55°C ile 175°C arasındaki çalışma sıcaklık aralığı, geniş uygulama alanlarını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 8.8nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 432pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 52W |
| Rds On (Max) @ Id, Vgs | 43mOhm @ 3A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
