Transistörler - FET, MOSFET - Diziler

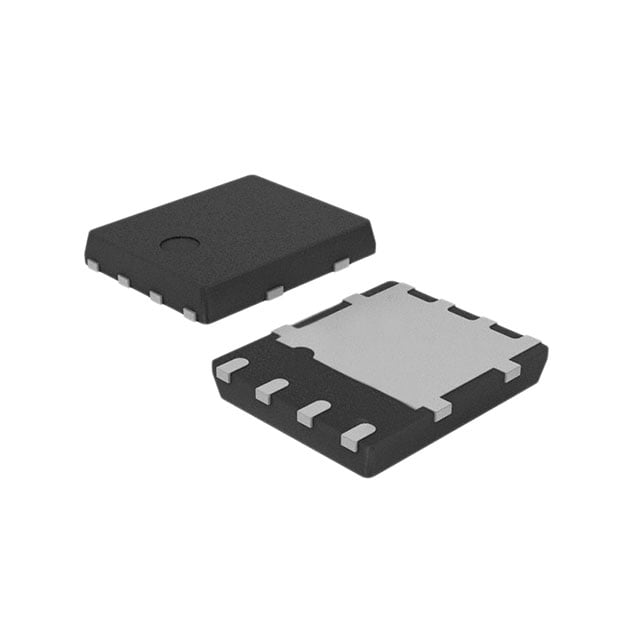

STL76DN4LF7AG
MOSFET 2N-CH 40V 40A PWRFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL76DN4LF7
STL76DN4LF7AG Hakkında
STL76DN4LF7AG, STMicroelectronics tarafından üretilen dual N-channel MOSFET transistör dizisidir. 40V drain-source voltajına ve 40A sürekli drain akımına kapasite sahip bu bileşen, düşük on-resistance (6mOhm @ 10A, 10V) ile verimli güç yönetimi sağlar. PowerFlat 5x6 paketinde sunulan komponent, 71W maksimum güç disipasyonuna kadar çalışabilir. -55°C ile +175°C arasında geniş çalışma sıcaklık aralığında kullanılabilir. DC-DC dönüştürücüler, motor kontrol devreleri, güç kaynakları ve yüksek akımlı anahtar uygulamalarında tercih edilir. Düşük gate charge (17nC @ 10V) ile hızlı anahtar geçişi gerçekleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 17nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 956pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 71W (Tc) |
| Rds On (Max) @ Id, Vgs | 6mOhm @ 10A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
