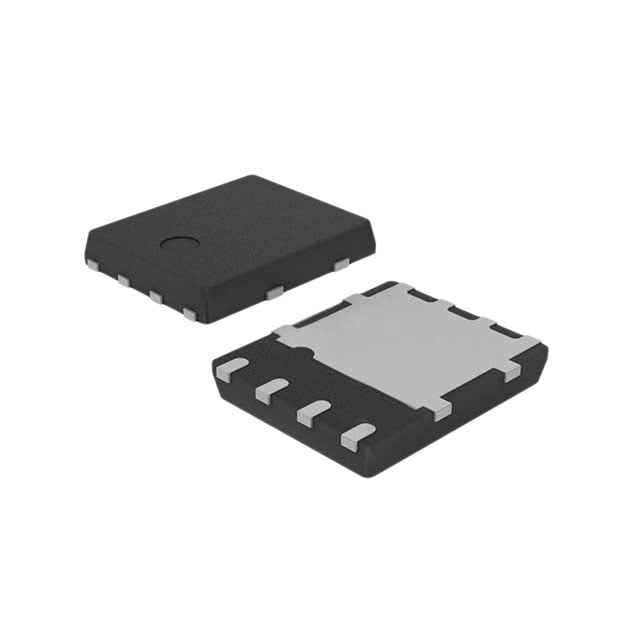

STL66DN3LLH5
MOSFET 2N-CH 30V 78.5A PWRFLAT56
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL66DN3LLH5
STL66DN3LLH5 Hakkında
STL66DN3LLH5, STMicroelectronics tarafından üretilen dual N-channel MOSFET transistör dizisidir. Logic Level Gate özelliğine sahip bu bileşen, 30V drain-source voltajında 78.5A sürekli drenaj akımı sağlar. 6.5mOhm (10A, 10V koşullarında) düşük on-resistance değeri ile güç uygulamalarında verimliliği arttırır. 72W maksimum güç dissipasyonu kapasitesi ile DC-DC konvertörleri, motor kontrol devreleri, power distribution ve yüksek akım anahtarlama uygulamalarında kullanılır. PowerFlat™ 5x6mm yüzey montaj paketi, kompakt tasarımlar için elverişlidir. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 78.5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 72W |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 10A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
