Transistörler - FET, MOSFET - Diziler
STL65DN3LLH5

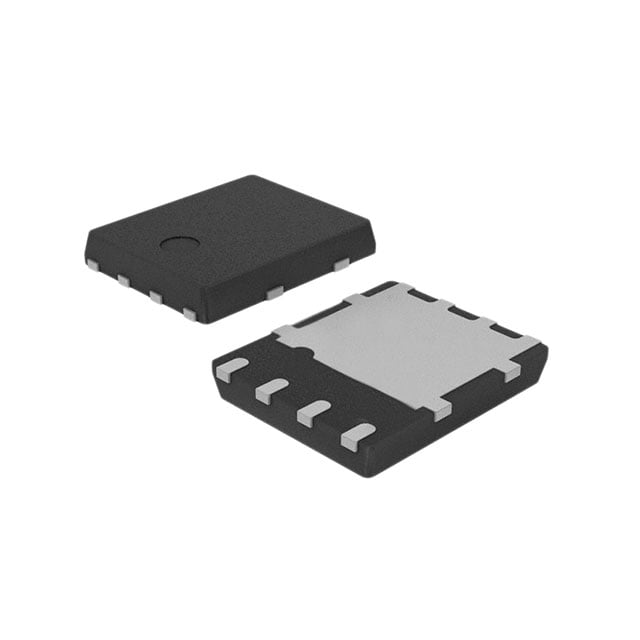

MOSFET 2N-CH 30V 65A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL65DN3LLH5
STL65DN3LLH5 Hakkında
STL65DN3LLH5, STMicroelectronics tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source voltajı ve 65A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılır. Logic level gate özelliğine sahip olan bu bileşen, 6.5mOhm RDS(on) değeri ile düşük anahtarlama kaybı sağlar. PowerFlat (5x6) yüzeye monte paketlemede sunulan STL65DN3LLH5, motor kontrol, güç dönüştürme, DC-DC konverter ve ağır akım anahtar uygulamalarında yaygın olarak tercih edilir. -55°C ile +150°C arasında çalışma sıcaklığına ve 60W maksimum güç dağıtımına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 65A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power - Max | 60W |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 9.5A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
