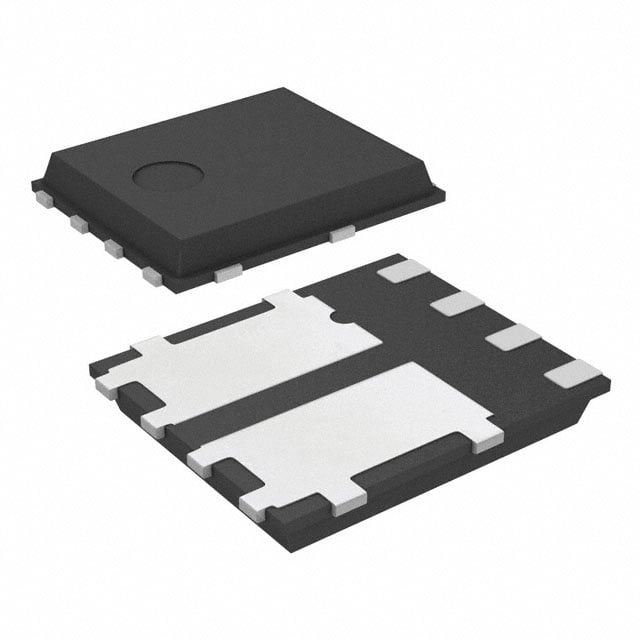

STL50DN6F7
MOSFET N-CH 60V 57A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL50DN6F7
STL50DN6F7 Hakkında
STL50DN6F7, STMicroelectronics tarafından üretilen dual N-channel MOSFET transistördür. 60V Drain to Source voltaj ve 57A sürekli drenaj akımı kapasitesi ile yüksek akım uygulamaları için tasarlanmıştır. 11mΩ on-state direnci sayesinde düşük güç kaybında çalışabilir. PowerFlat (5x6) SMD paketinde sunulan bu bileşen, motor kontrolü, güç kaynakları, anahtarlama devreleri ve akım yönetimi uygulamalarında kullanılır. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Hızlı anahtarlama özelliği ve düşük kapasitans değerleri ile verimli devre tasarımı mümkün kılınır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 57A (Tc) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 17nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1035pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 62.5W |
| Rds On (Max) @ Id, Vgs | 11mOhm @ 7.5A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
