Transistörler - FET, MOSFET - Diziler

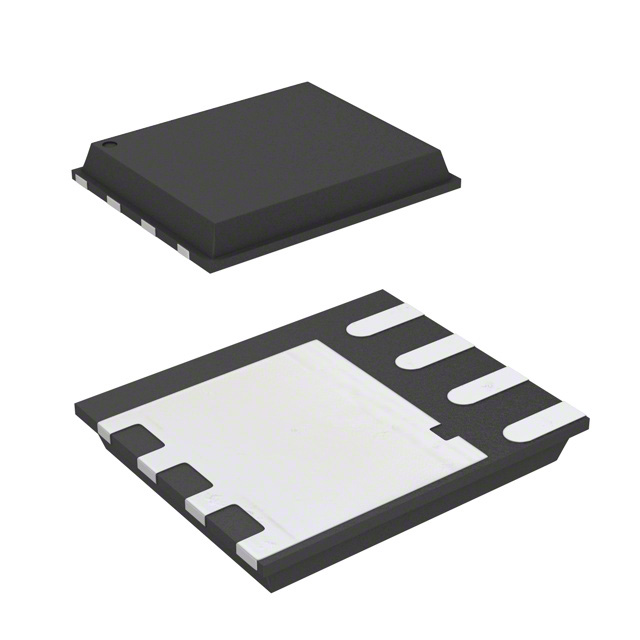

STL40DN3LLH5
MOSFET 2N-CH 30V 40A POWERFLAT56
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL40DN3LLH5
STL40DN3LLH5 Hakkında
STL40DN3LLH5, STMicroelectronics tarafından üretilen dual N-Channel MOSFET transistörudür. 30V drain-source voltajında 40A sürekli dren akımı sağlayabilen bu bileşen, düşük RDS(On) değeri (18mOhm @ 10V, 5.5A) ile verimli anahtarlama uygulamalarına uygundur. PowerFlat 5x6mm (8-PowerVDFN) yüzey montajlı paketinde sunulan STL40DN3LLH5, güç dönüştürme, motor kontrol, LED sürücüleri ve anahtarlama güç kaynakları gibi uygulamalarda kullanılır. Geniş çalışma sıcaklık aralığı (-55°C ~ 175°C) ve 60W maksimum güç derecelendirmesi ile endüstriyel ve tüketici uygulamalarında etkin çözüm sunar. 4.5nC gate charge ve 475pF input capacitance düşük sürücü gereksinimlerini gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 475pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 60W |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 5.5A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
