Transistörler - FET, MOSFET - Diziler

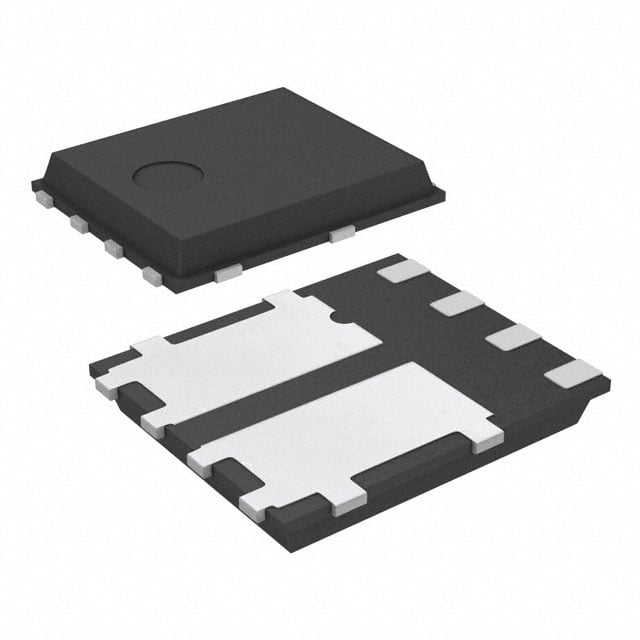

STL40C30H3LL
MOSFET N/P-CH 30V POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL40C30H3LL
STL40C30H3LL Hakkında
STL40C30H3LL, STMicroelectronics tarafından üretilen dual N/P-channel MOSFET transistörüdür. 30V Drain-Source gerilimi ve 40A/30A sürekli drenaj akımı kapasitesiyle çalışan bu komponent, Logic Level Gate özelliğine sahiptir. PowerFlat 5x6 paketinde sunulan bileşen, düşük RDS(on) değeri (21mOhm @ 10V) sayesinde enerji verimliliği gerektiren uygulamalarda kullanılır. DC/DC konvertörler, motor kontrolü, güç yönetimi devreleri ve anahtarlama uygulamalarında yaygın olarak yer alır. -55°C ile 150°C arasında çalışabilen STL40C30H3LL, kompakt tasarımla yüksek yoğunluklu PCB düzenlerine uyum sağlar. Bileşen üretimden çekilmiş olup, stok kontrol gerektirmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A, 30A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 475pF @ 24V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power - Max | 60W |
| Rds On (Max) @ Id, Vgs | 21mOhm @ 4A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 1V @ 250µA (Min) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
