Transistörler - FET, MOSFET - Diziler

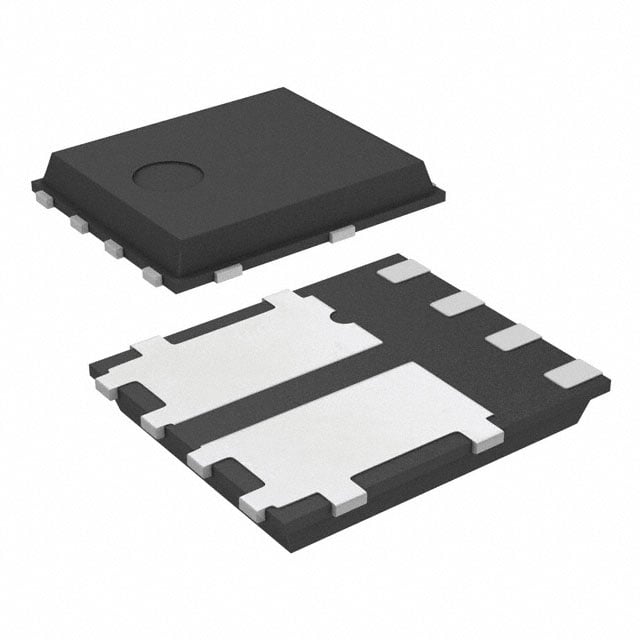

STL36DN6F7
MOSFET 2 N-CH 60V 33A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL36DN6F7
STL36DN6F7 Hakkında
STL36DN6F7, STMicroelectronics tarafından üretilen dual N-channel MOSFET transistör dizisidir. 60V drain-source gerilimi ve 33A sürekli drain akımı ile güç uygulamalarında kullanılmaya uygundur. PowerFlat paketinde sunulan bu bileşen, 27mΩ RDS(on) değeri ile düşük iletim direncine sahiptir. -55°C ile 175°C arasında çalışabilen bu transistör, anahtarlama devreleri, motor kontrolü, güç yönetimi ve DC-DC dönüştürücüler gibi uygulamalarda yaygın olarak kullanılır. 8nC gate charge ve 420pF input capacitance değerleri, hızlı anahtarlama özelliğini destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 33A (Tc) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 8nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 420pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 58W |
| Rds On (Max) @ Id, Vgs | 27mOhm @ 4.5A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
