Transistörler - FET, MOSFET - Diziler

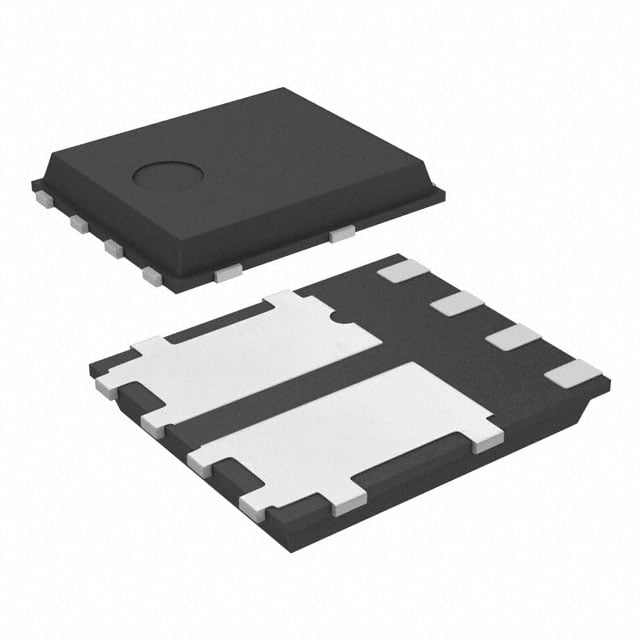

STL20DN10F7
MOSFET 2N-CH 100V 20A PWRFLAT56
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL20DN10F7
STL20DN10F7 Hakkında
STL20DN10F7, STMicroelectronics tarafından üretilen dual N-Channel MOSFET transistördür. 100V drain-source gerilim ve 20A sürekli dren akımı kapasitesine sahiptir. 67mOhm RDS(on) değeri ile düşük on-direnci karakteristiğe sahiptir. PowerFlat™ 8-pin paketinde sunulan bu bileşen, güç yönetimi uygulamaları, motor kontrol devreleri, anahtarlama güç kaynakları ve yüksek akım geçişli DC-DC dönüştürücülerde kullanılır. -55°C ile 150°C arasında çalışma sıcaklık aralığında güvenilir performans sunar. 7.8nC gate charge değeri hızlı anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7.8nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 408pF @ 50V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power - Max | 62.5W |
| Rds On (Max) @ Id, Vgs | 67mOhm @ 2.5A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 4.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
