Transistörler - FET, MOSFET - Diziler

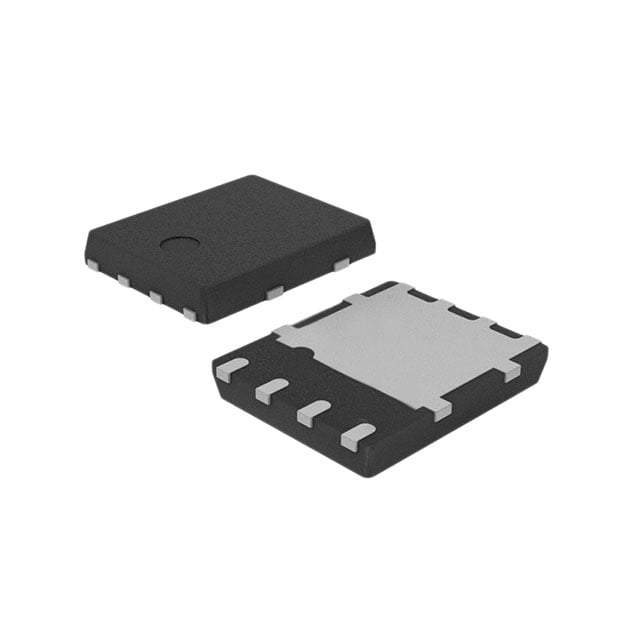

STL15DN4F5
MOSFET 2N-CH 40V 60A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL15DN4F5
STL15DN4F5 Hakkında
STL15DN4F5, STMicroelectronics tarafından üretilen dual N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 60A sürekli drain akımı kapasitesi ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. Logic Level Gate özelliğine sahip olup, 10V gate geriliminde 25nC gate yükü ve 9mOhm (10V, 7.5A) on-resistance değerleriyle verimli anahtarlama sağlar. PowerFlat™ (5x6) yüzeye monte paket ile kompakt tasarımlar için uygundur. Endüstriyel kontrol, motor sürücüleri, güç kaynakları ve anahtarlama uygulamalarında kullanılabilir. -55°C ile 175°C çalışma sıcaklık aralığında çalışır ve 60W maksimum güç kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 60A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 25nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1550pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 60W |
| Rds On (Max) @ Id, Vgs | 9mOhm @ 7.5A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
