Transistörler - FET, MOSFET - Diziler

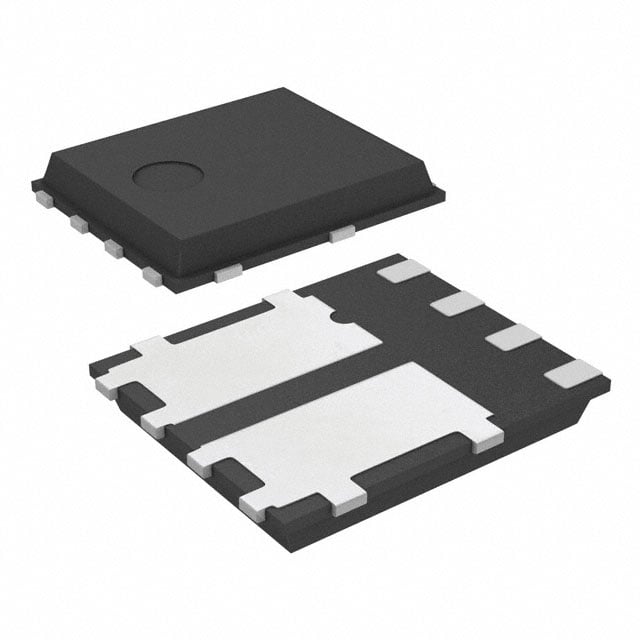

STL13DP10F6
MOSFET 2P-CH 100V 13A PWRFLAT56
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- STL13DP10F6
STL13DP10F6 Hakkında
STL13DP10F6, STMicroelectronics tarafından üretilen dual P-Channel MOSFET transistör dizisidir. 100V drain-source gerilimi ve 13A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük gerilim kontrol sinyalleri ile çalışabilir. 180mΩ on-state direnç (10V, 1.7A'de) ile düşük kayıp sağlar. PowerFlat™ 5x6 paket formatında surface mount olarak sunulur. Motor sürücüleri, anahtarlama kaynakları, güç yönetimi ve genel endüstriyel elektronik uygulamalarında tercih edilir. Çalışma sıcaklığı aralığı -55°C ile 150°C arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 16.5nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 864pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power - Max | 62.5W |
| Rds On (Max) @ Id, Vgs | 180mOhm @ 1.7A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
