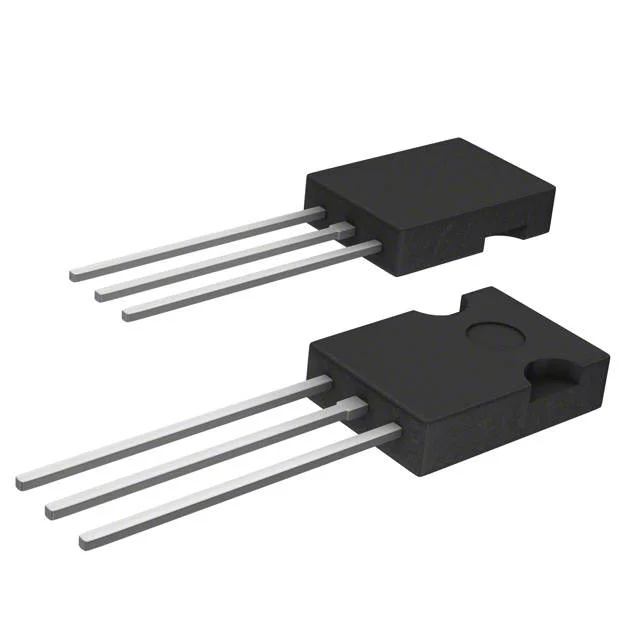

Transistörler - Bipolar (BJT) - Tekil
STK13003
TRANS NPN 400V 1.5A SOT-82
- Üretici
- STMicroelectronics
- Paket/Kılıf
- SOT-82
- Seri / Aile Numarası
- STK13003
STK13003 Hakkında
STK13003, STMicroelectronics tarafından üretilen NPN bipolar transistördür. SOT-82 through-hole paketinde sunulan bu transistör, 400V collector-emitter breakdown voltajı ve 1.5A maksimum collector akımı ile orta güç uygulamalarına uygundur. 40W maksimum güç dissipasyonu kapasitesi ile anahtarlama ve amplifikasyon devrelerinde kullanılır. 150°C'ye kadar işletme sıcaklığında çalışabilen bu komponent, elektrik motor kontrolü, güç kaynakları, ışık denetim devreleri ve benzer anahtarlama uygulamalarında tercih edilir. 1.5V saturation voltajı ile verimli komütatör olarak tasarlanmıştır. Not: Bu ürün artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| Current - Collector Cutoff (Max) | 5mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5 @ 1A, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-82 |
| Part Status | Obsolete |
| Power - Max | 40 W |
| Supplier Device Package | SOT-82-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 500mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 400 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
