Transistörler - IGBT - Tekil

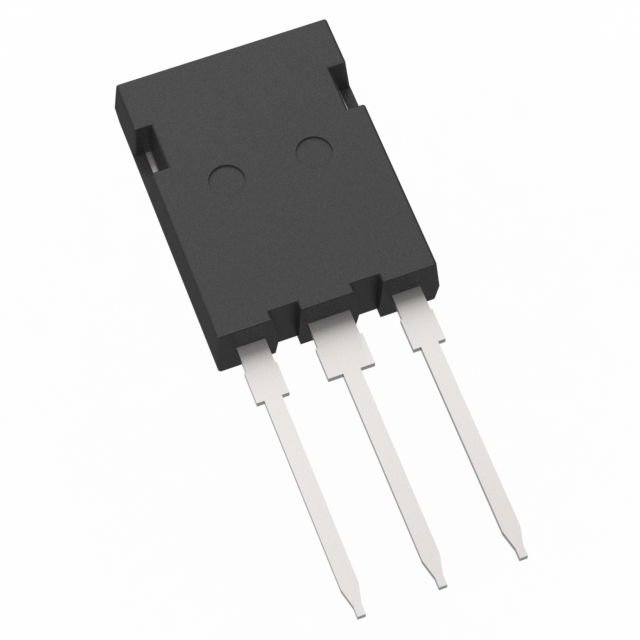

STGYA75H120DF2
TRENCH GATE FIELD-STOP 1200 V, 7
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGYA75H120DF2
STGYA75H120DF2 Hakkında
STGYA75H120DF2, STMicroelectronics tarafından üretilen 1200V Trench Gate Field-Stop IGBT transistörüdür. 150A maksimum collector akımı ve 300A pulse akımı ile yüksek güç uygulamalarında kullanılır. 750W maksimum güç kapasitesiyle endüstriyel sürücüler, güç kaynakları, kaynak makineleri ve motor kontrol sistemlerinde uygulanır. TO-247-3 paketinde sunulan bileşen, 2.6V on-state voltajı ve düşük switching enerjisi ile verimli çalışma sağlar. -55°C ile 175°C çalışma sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 313 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 750 W |
| Reverse Recovery Time (trr) | 356 ns |
| Supplier Device Package | TO-247 |
| Switching Energy | 4.3mJ (on), 3.9mJ (off) |
| Td (on/off) @ 25°C | 61ns/366ns |
| Test Condition | 600V, 75A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
