Transistörler - IGBT - Tekil

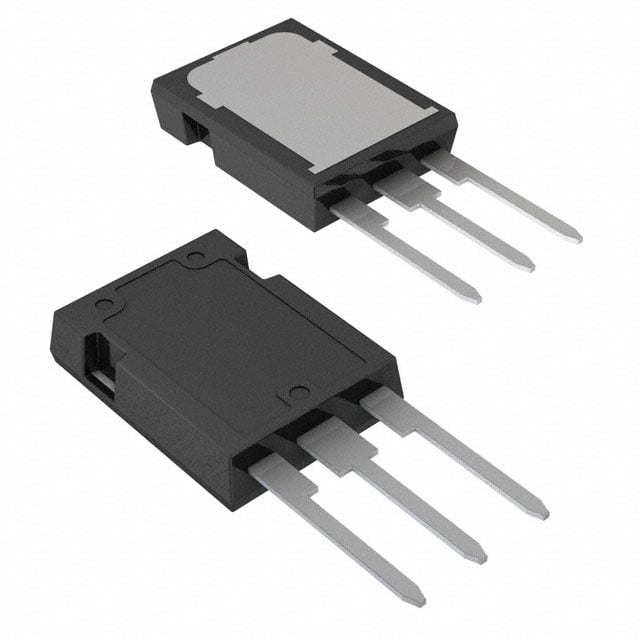

STGY40NC60VD
IGBT 600V 80A 260W MAX247
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGY40NC60VD
STGY40NC60VD Hakkında
STGY40NC60VD, STMicroelectronics tarafından üretilen 600V Collector-Emitter Breakdown voltajına sahip bir IGBT (Insulated Gate Bipolar Transistor) transistördür. 80A maksimum collector akımı ve 260W maksimum güç dağıtım kapasitesi ile orta güç uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu komponent, 214 nC gate charge ve 44 ns reverse recovery time özellikleri ile hızlı anahtarlama işlemleri gerçekleştirir. 2.5V Vce(on) düşük doyum voltajı enerji kaybını minimize eder. -55°C ile +150°C arasında çalışabilir. Endüstriyel sürücüler, kaynak makineleri, invertörler ve motor kontrol devreleri gibi yüksek akım anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Gate Charge | 214 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 260 W |
| Reverse Recovery Time (trr) | 44 ns |
| Supplier Device Package | MAX247™ |
| Switching Energy | 330µJ (on), 720µJ (off) |
| Td (on/off) @ 25°C | 43ns/140ns |
| Test Condition | 390V, 40A, 3.3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
