Transistörler - IGBT - Tekil

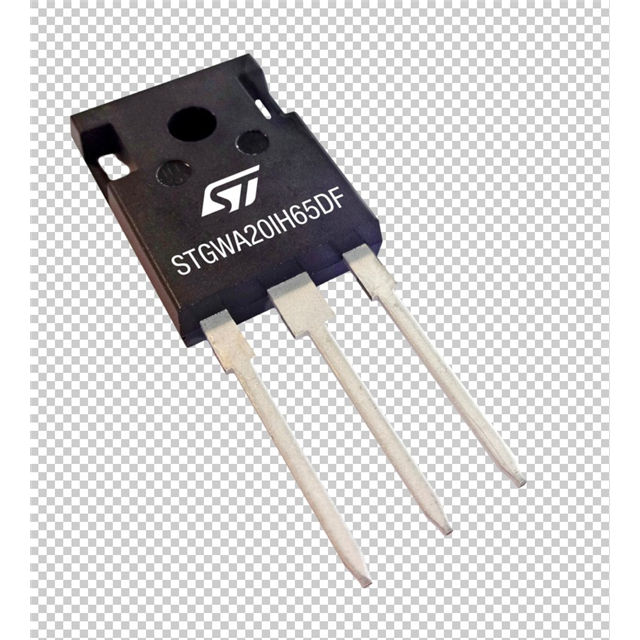

STGWA20IH65DF
TRENCH GATE FIELD-STOP 650 V, 20
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGWA20IH65DF
STGWA20IH65DF Hakkında
STGWA20IH65DF, STMicroelectronics tarafından üretilen Trench Gate Field-Stop tipi IGBT transistördür. 650V tutma voltajı ve 40A maksimum kolektör akımı ile yüksek güç uygulamalarında kullanılır. Standart giriş tipine sahip bu transistör, 56nC kapı yükü ve 120ns kapalı geçiş süresi ile hızlı anahtarlama işlemlerine uygun tasarlanmıştır. TO-247-3 paketinde sunulan komponent, endüstriyel sürücü devreler, enerji dönüştürücüler, şarj cihazları ve motor kontrol uygulamalarında yaygın olarak kullanılmaktadır. -55°C ile 175°C arasında çalışabilen bu IGBT, 159W maksimum güç yeteneğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 56 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 159 W |
| Supplier Device Package | TO-247 Long Leads |
| Switching Energy | 110µJ (off) |
| Td (on/off) @ 25°C | -/120ns |
| Test Condition | 400V, 20A, 22Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.05V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
