Transistörler - IGBT - Tekil

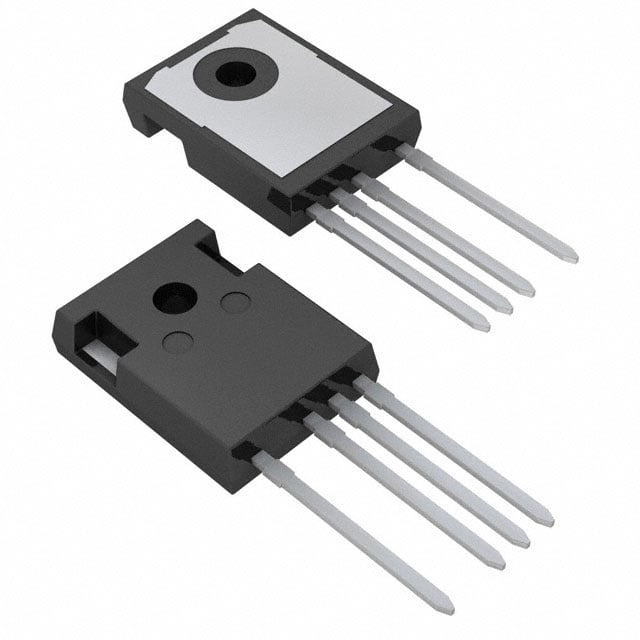

STGW80H65FB-4
IGBT BIPO 650V 80A TO247
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGW80H65FB
STGW80H65FB-4 Hakkında
STGW80H65FB-4, STMicroelectronics tarafından üretilen Trench Field Stop teknolojili IGBT transistördür. 650V anahtarlama voltajı ve 80A nominal akım kapasitesi ile güç elektronik uygulamalarında kullanılır. TO-247-4 paketinde sunulan bu bileşen, endüstriyel sürücüler, motor kontrol devreleri, invertörler ve UPS sistemlerinde yer alır. 469W maksimum güç dağıtımı kapasitesi ile thermal management gerektiren yüksek güç uygulamalarına uygundur. -55°C ile +175°C arasında çalışabilir. Hızlı anahtarlama zamanı (on: 84ns, off: 280ns) ve düşük gate charge (414nC) sayesinde verimli enerji dönüşümü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 120 A |
| Current - Collector Pulsed (Icm) | 240 A |
| Gate Charge | 414 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 469 W |
| Supplier Device Package | TO-247-4 |
| Switching Energy | 2.1mJ (on), 1.5mJ (off) |
| Td (on/off) @ 25°C | 84ns/280ns |
| Test Condition | 400V, 80A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 80A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
