Transistörler - IGBT - Tekil

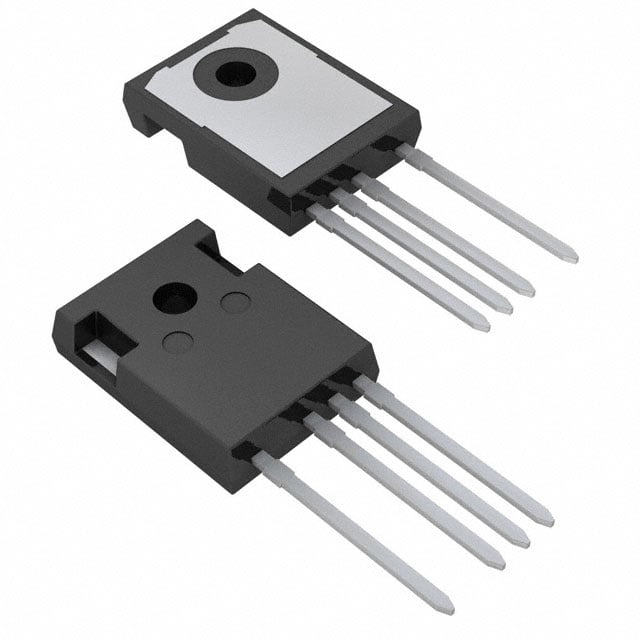

STGW60H65DFB-4
IGBT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGW60H65DFB
STGW60H65DFB-4 Hakkında
STGW60H65DFB-4, STMicroelectronics tarafından üretilen 650V Trench Field Stop IGBT transistörüdür. Maksimum 80A sürekli kollektör akımı ve 240A pulslu akım kapasitesi ile yüksek güç uygulamaları için tasarlanmıştır. 375W maksimum güç dağıtım kapasitesine sahiptir. Gate charge 306nC, on-state voltajı 2V@15V/60A olup 60ns reverse recovery time ile hızlı anahtarlama sağlar. -55°C ile +175°C arasında çalışabilir. TO-247-4 paketinde sunulan bu IGBT, endüstriyel sürücüler, UPS sistemleri, klima uygulamaları ve motor kontrol devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 240 A |
| Gate Charge | 306 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 375 W |
| Reverse Recovery Time (trr) | 60 ns |
| Supplier Device Package | TO-247-4 |
| Switching Energy | 346µJ (on), 1.161mJ (off) |
| Td (on/off) @ 25°C | 65ns/261ns |
| Test Condition | 400V, 60A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 60A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
