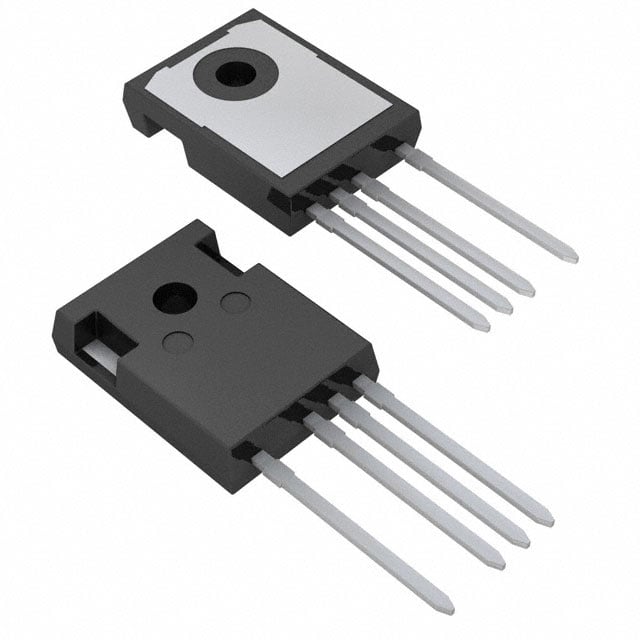

STGW40H65DFB-4
IGBT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGW40H65DFB
STGW40H65DFB-4 Hakkında
STGW40H65DFB-4, STMicroelectronics tarafından üretilen 650V Trench Field Stop IGBT transistördür. Maksimum 80A sürekli kolektör akımı ve 160A pulslu akım kapasitesiyle endüstriyel güç anahtarlama uygulamalarında kullanılır. 2V Vce(on) değeri ve 200µJ açılış, 410µJ kapanış anahtarlama enerjisi ile verimli enerji yönetimi sağlar. -55°C ile 175°C arasında çalışabilen bileşen, TO-247-4 paketinde sunulmaktadır. Invertör, motor kontrol, kaynak makinaları ve fotovoltaik dönüştürücüler gibi uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 210 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 283 W |
| Reverse Recovery Time (trr) | 62 ns |
| Supplier Device Package | TO-247-4 |
| Switching Energy | 200µJ (on), 410µJ (off) |
| Td (on/off) @ 25°C | 40ns/142ns |
| Test Condition | 400V, 40A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
