Transistörler - IGBT - Tekil

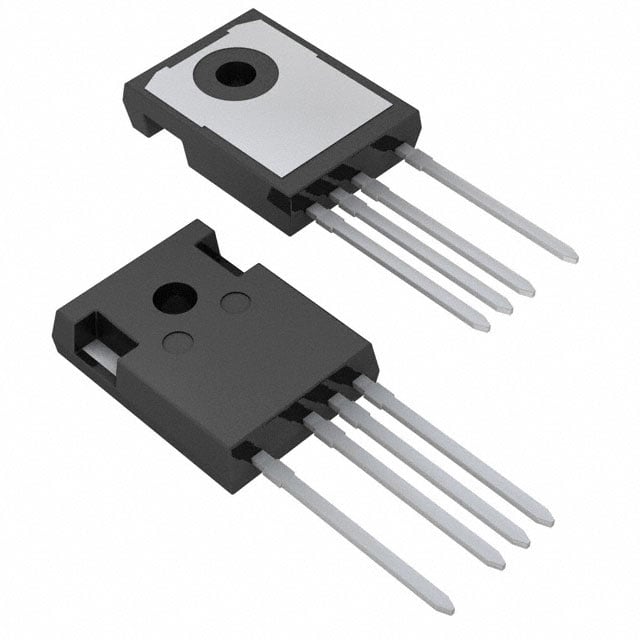

STGW100H65FB2-4
TRENCH GATE FIELD-STOP, 650 V, 1
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGW100H65FB2
STGW100H65FB2-4 Hakkında
STGW100H65FB2-4, STMicroelectronics tarafından üretilen 650V Trench Gate Field-Stop IGBT transistörüdür. 145A sürekli kolektör akımı ve 300A darbe akımı kapasitesine sahip olan bu bileşen, yüksek gerilim anahtarlama uygulamalarında kullanılır. Standard giriş türü ile 15V gate geriliminde 1.8V Vce(on) değerine ve 288nC gate yükü değerine sahiptir. TO-247-4 paket tipi ile sağlanan komponent, güç kaynakları, motor sürücüleri, endüstriyel uygulamalar ve şebeke frekansında anahtarlama devreleri gibi alanlarda tercih edilir. -55°C ile 175°C arasında çalışma sıcaklığı aralığına ve maksimum 441W güç harcamasına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 145 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 288 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 441 W |
| Supplier Device Package | TO-247-4 |
| Switching Energy | 1.06mJ (on), 1.14mJ (off) |
| Td (on/off) @ 25°C | 23ns/141ns |
| Test Condition | 400V, 100A, 3.3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
