Transistörler - IGBT - Tekil

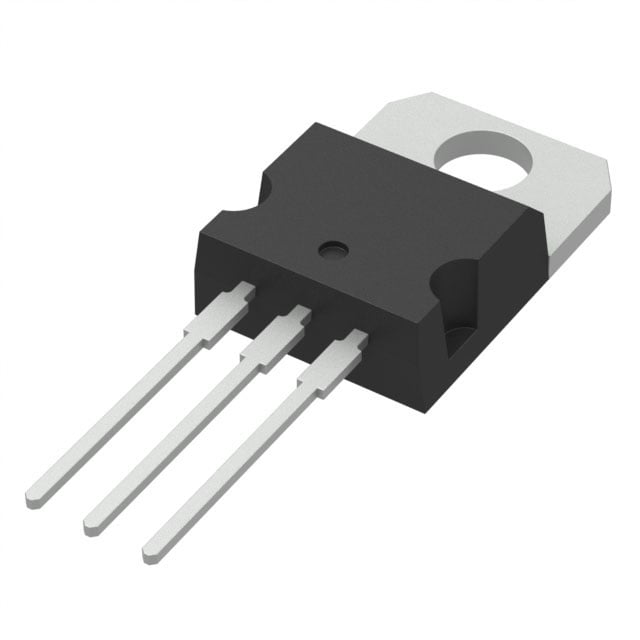

STGP8M120DF3
TRENCH GATE FIELD-STOP, 1200 V,
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGP8M120DF3
STGP8M120DF3 Hakkında
STGP8M120DF3, STMicroelectronics tarafından üretilen 1200V Trench Gate Field-Stop tipi IGBT transistördür. TO-220-3 paketinde sunulan bu bileşen, maksimum 16A sürekli kolektör akımı ve 32A pulse akımı kapasitesine sahiptir. Vce(on) değeri 8A'de 2.3V olup, 32nC gate charge ile hızlı anahtarlama özelliği sunar. Reverse recovery time 103ns, on/off geçiş zamanları sırasıyla 20ns/126ns'dir. -55°C ile +175°C arasında çalışabilmesi sayesinde geniş sıcaklık aralığında güvenilir performans sağlar. Endüstriyel uygulamalarda, motor kontrol devrelerinde, güç kaynağı tasarımlarında ve anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 16 A |
| Current - Collector Pulsed (Icm) | 32 A |
| Gate Charge | 32 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 103 ns |
| Supplier Device Package | TO-220 |
| Switching Energy | 390µJ (on), 370µJ (Off) |
| Td (on/off) @ 25°C | 20ns/126ns |
| Test Condition | 600V, 8A, 33Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
