Transistörler - IGBT - Tekil

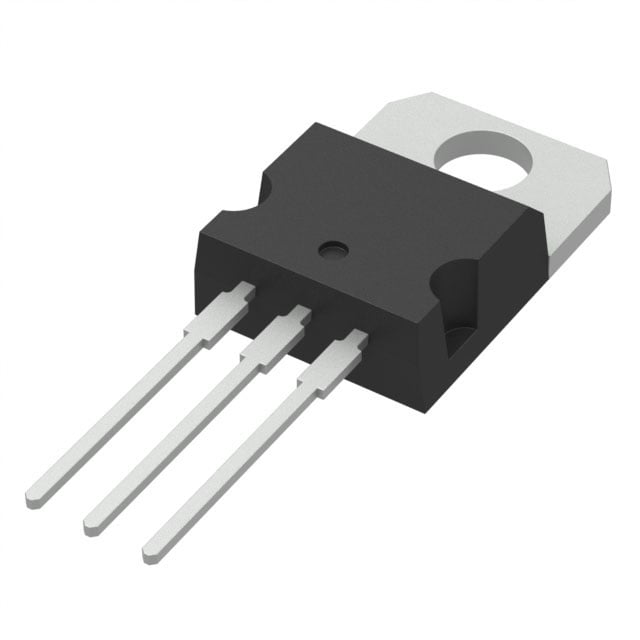

STGP5H60DF
TRENCH GATE FIELD-STOP IGBT, H S
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGP5H60DF
STGP5H60DF Hakkında
STGP5H60DF, STMicroelectronics tarafından üretilen 600V Trench Gate Field-Stop IGBT transistördür. 10A sürekli kollektör akımı ve 20A pulslu akım kapasitesi ile tasarlanmıştır. TO-220-3 paketinde gelen bu bileşen, yüksek gerilim ve orta güç uygulamalarında kullanılır. 43nC gate charge ve hızlı switching özellikleri ile anahtarlama devrelerinde, DC-AC çevirici sistemlerinde, motor kontrol uygulamalarında ve güç kaynağı tasarımlarında yer alır. -55°C ile 175°C arasında çalışabilir ve maksimum 88W güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Pulsed (Icm) | 20 A |
| Gate Charge | 43 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power - Max | 88 W |
| Reverse Recovery Time (trr) | 134.5 ns |
| Supplier Device Package | TO-220 |
| Switching Energy | 56µJ (on), 78.5µJ (off) |
| Td (on/off) @ 25°C | 30ns/140ns |
| Test Condition | 400V, 5A, 47Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
