Transistörler - IGBT - Tekil

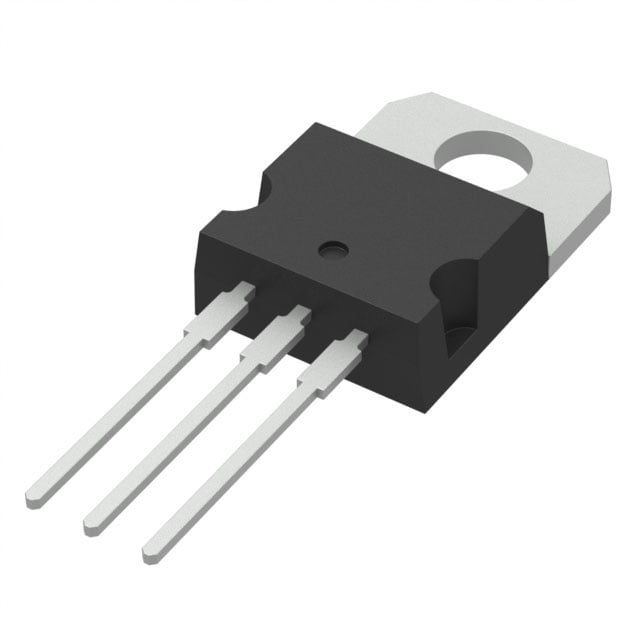

STGP30H60DFB
TRENCH GATE FIELD-STOP IGBT, HB
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGP30H60DFB
STGP30H60DFB Hakkında
STGP30H60DFB, STMicroelectronics tarafından üretilen 600V/60A Trench Gate Field-Stop IGBT transistörüdür. TO-220-3 paketinde sunulan bu tekil transistör, kolektör-emiter kırılma gerilimi 600V ve maksimum sürekli kolektör akımı 60A'dir. Düşük Vce(on) gerilimi (2V @ 15V, 30A) ve hızlı anahtarlama özellikleri sayesinde sürücü devrelerinde verimli çalışır. 149 nC gate yükü ve 53 ns ters kurtarma süresi ile yüksek frekans uygulamalarında kullanılabilir. Maksimum 260W güç tüketimi ile tasarlanmıştır. -55°C ile 175°C arasında çalışabilen bu komponent, endüstriyel denetim uygulamaları, motor kontrol devreleri, güç kaynağı tasarımları ve inverter devrelerde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 149 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power - Max | 260 W |
| Reverse Recovery Time (trr) | 53 ns |
| Supplier Device Package | TO-220 |
| Switching Energy | 383µJ (on), 293µJ (off) |
| Td (on/off) @ 25°C | 37ns/146ns |
| Test Condition | 400V, 30A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
