Transistörler - IGBT - Tekil

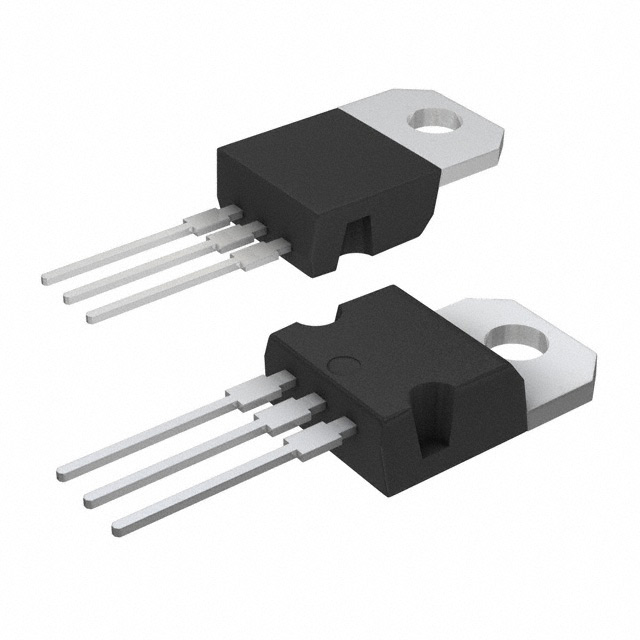

STGP20M65DF2
IGBT TRENCH 650V 40A TO220
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGP20M65DF2
STGP20M65DF2 Hakkında
STGP20M65DF2, STMicroelectronics tarafından üretilen 650V Trench Field Stop IGBT transistördür. TO-220-3 paketinde sunulan bu bileşen, maksimum 40A collector akımı ve 80A pulse akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 63nC gate charge ve düşük geçiş enerjileri (on: 140µJ, off: 560µJ) ile hızlı anahtarlamaya olanak tanır. -55°C ile 175°C arasında çalışma sıcaklığında stabil performans sunar. Endüstriyel motor kontrol, invertörler, kaynak makinaları ve benzer yüksek voltaj güç elektronik devrelerde uygulanır. 2V Vce(on) değeri ile enerji verimliliğini artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 80 A |
| Gate Charge | 63 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power - Max | 166 W |
| Reverse Recovery Time (trr) | 166 ns |
| Supplier Device Package | TO-220 |
| Switching Energy | 140µJ (on), 560µJ (off) |
| Td (on/off) @ 25°C | 26ns/108ns |
| Test Condition | 400V, 20A, 12Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
