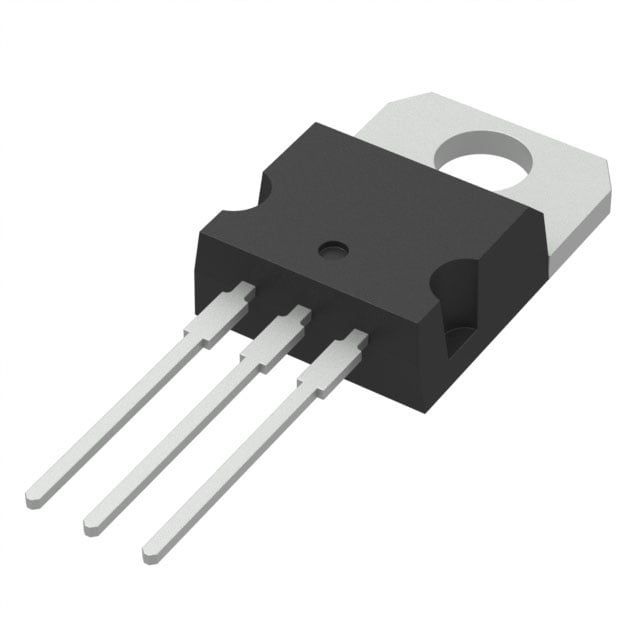

STGP15M65DF2
TRENCH GATE FIELD-STOP IGBT M SE
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGP15M65DF2
STGP15M65DF2 Hakkında
STGP15M65DF2, STMicroelectronics tarafından üretilen 650V Trench Gate Field-Stop IGBT transistörüdür. TO-220-3 paket içerisinde sunulan bu komponent, maksimum 30A sürekli kollektör akımı ve 60A pulslu akım kapasitesi ile tasarlanmıştır. Vce(on) değeri 2V (15V, 15A koşullarında) olup, 45nC gate charge ve 142ns reverse recovery time özellikleri ile hızlı anahtarlama performansı sağlar. Çalışma sıcaklığı aralığı -55°C ile 175°C (junction) arasında değişmektedir. Maksimum güç tüketimi 136W'tır. Switching energy değerleri 90µJ (açılış) ve 450µJ (kapanış) olarak belirlenmiştir. Bu transistör, endüstriyel kontrol, inverter, motor sürücü ve güç elektronikleri uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 45 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power - Max | 136 W |
| Reverse Recovery Time (trr) | 142 ns |
| Supplier Device Package | TO-220 |
| Switching Energy | 90µJ (on), 450µJ (off) |
| Td (on/off) @ 25°C | 24ns/93ns |
| Test Condition | 400V, 15A, 12Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
