Transistörler - IGBT - Tekil

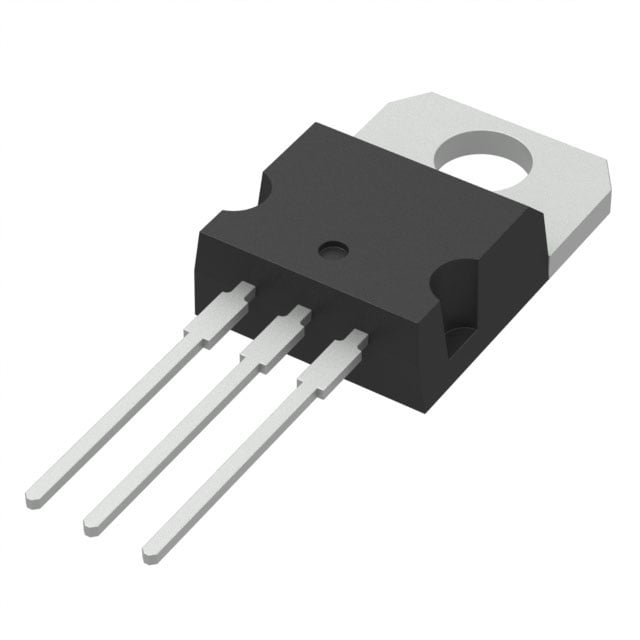

STGP15M120F3
TRENCH GATE FIELD-STOP, 1200 V,
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGP15M120F3
STGP15M120F3 Hakkında
STGP15M120F3, STMicroelectronics tarafından üretilen 1200V Trench Gate Field-Stop IGBT transistörüdür. Maksimum 30A DC kollektör akımı ve 60A darbe akımı kapasitesine sahiptir. TO-220-3 paketinde sunulan bu bileşen, 259W maksimum güç seviyesinde çalışabilir. 2.3V Vce(on) değeri ile düşük iletim kaybı sağlar. -55°C ile 175°C arasında güvenilir çalışma yapabilir. Hızlı anahtarlama özellikleri (26ns açılış, 122ns kapanış) sayesinde güç dönüştürme, motor kontrol ve enerji yönetimi uygulamalarında yaygın olarak kullanılmaktadır. Trench Field-Stop teknolojisi, geliştirilmiş anahtarlama performansı ve azaltılmış ters kurtarma zamanı sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 53 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power - Max | 259 W |
| Supplier Device Package | TO-220 |
| Switching Energy | 550µJ (on), 850µJ (off) |
| Td (on/off) @ 25°C | 26ns/122ns |
| Test Condition | 600V, 15A, 22Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
