Transistörler - IGBT - Tekil

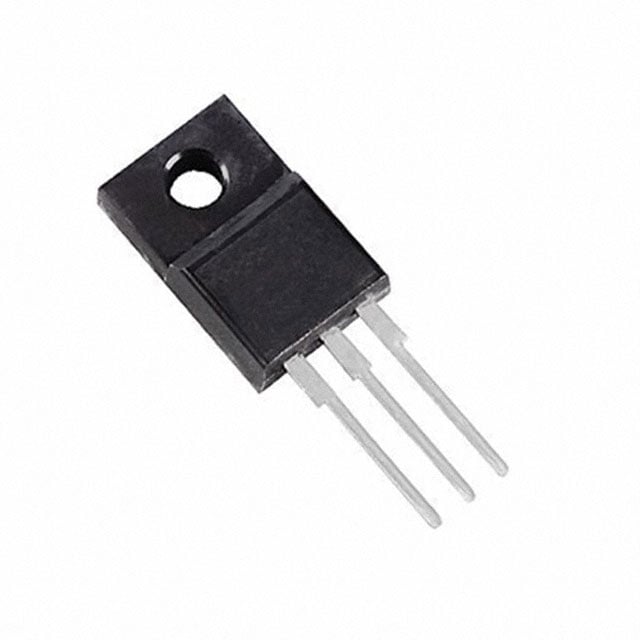

STGFW35HF60W
IGBT 600V 36A 88W TO3PF
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGFW35HF60W
STGFW35HF60W Hakkında
STGFW35HF60W, STMicroelectronics tarafından üretilen 600V 36A kapasiteli bir IGBT (Insulated Gate Bipolar Transistor) transistörüdür. TO-3P-3 Full Pack paketinde sunulan bu bileşen, 88W maksimum güç yönetim kapasitesine sahiptir. Maksimum collector akımı 36A, pulse akımı ise 150A'dir. -55°C ile +150°C arasında çalışabilen bu IGBT, endüstriyel güç elektroniği uygulamalarında, motor sürücülerinde, invertörlerde ve anahtarlama devreleriyle ilgili uygulamalarda kullanılır. Vce(on) değeri 15V gate geriliminde ve 20A collector akımında 2.5V'tur. 140nC gate yükü ve düşük switching energy değerleriyle hızlı anahtarlama işlemleri sağlar. Obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 36 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 140 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 88 W |
| Supplier Device Package | TO-3PF |
| Switching Energy | 290µJ (on), 185µJ (off) |
| Td (on/off) @ 25°C | 30ns/175ns |
| Test Condition | 400V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
