Transistörler - IGBT - Tekil
STGFL6NC60DI

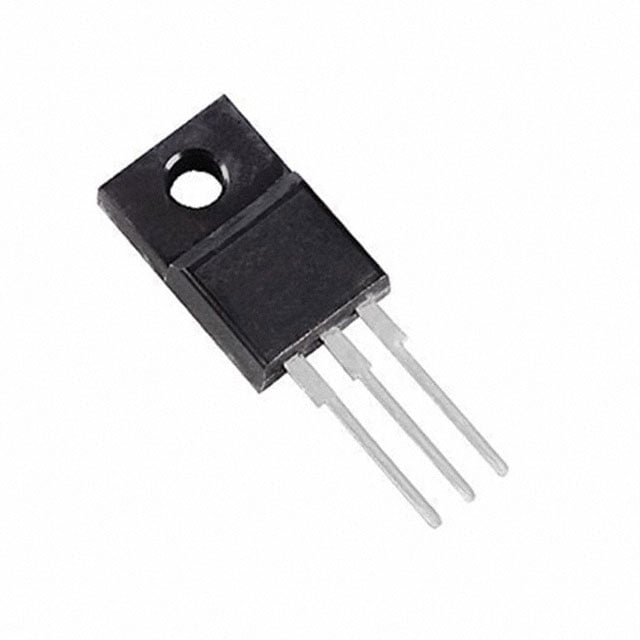

IGBT 600V 7A 22W TO220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGFL6NC60DI
STGFL6NC60DI Hakkında
STGFL6NC60DI, STMicroelectronics tarafından üretilen 600V IGBT (Insulated Gate Bipolar Transistor) transistörüdür. TO-220-3 Full Pack paketinde sunulan bu bileşen, maksimum 7A sürekli kollektör akımı ve 18A pulsed akımı ile çalışabilir. 22W maksimum güç kapasitesine sahip olan transistör, -55°C ile 150°C arasında çalışma sıcaklığında stabil performans gösterir. Vce(on) değeri 15V gate voltajında 3A akımda 2.9V'tur. 12nC gate charge ve hızlı switching karakteristiği (on: 6.7ns, off: 46ns) ile konvertörler, inverterler, motor kontrol devreleri ve anahtarlama uygulamalarında kullanılır. 23ns reverse recovery time ile elektromanyetik uyumluluk sağlar. Bileşen mevcut üretimde kullanılmamakta olup, stok varsa temin edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 7 A |
| Current - Collector Pulsed (Icm) | 18 A |
| Gate Charge | 12 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 22 W |
| Reverse Recovery Time (trr) | 23 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 32µJ (on), 24µJ (off) |
| Td (on/off) @ 25°C | 6.7ns/46ns |
| Test Condition | 390V, 3A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.9V @ 15V, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
