Transistörler - IGBT - Tekil
STGFL6NC60D

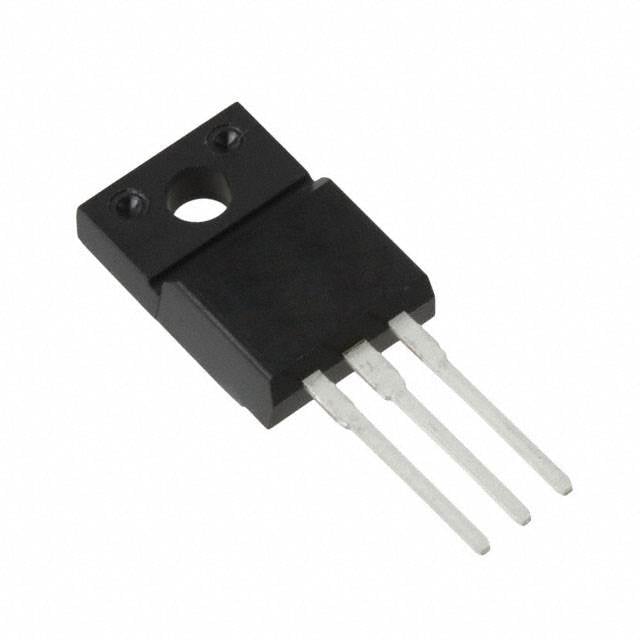

IGBT 600V 7A 22W TO220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGFL6NC60D
STGFL6NC60D Hakkında
STGFL6NC60D, STMicroelectronics tarafından üretilen 600V IGBT transistörüdür. 7A sürekli collector akımı ve 25A pulse collector akımı kapasitesine sahip olup, maksimum 22W güç harcaması için tasarlanmıştır. TO-220-3 paket ile geçirme deliği montajına uygun bu transistör, anahtarlama uygulamalarında kullanılır. 12nC gate charge ve 46.5µJ açılış, 23.5µJ kapanış switching enerjisi ile endüstriyel kontrol, motor kontrol, güç kaynakları ve enerji dönüşüm uygulamalarında tercih edilir. -55°C ile +150°C arası çalışma sıcaklığı aralığında güvenilir performans sunar. Vce(sat) 2.9V @ 15V gate voltajı ve 3A collector akımında ölçülmüştür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 7 A |
| Current - Collector Pulsed (Icm) | 25 A |
| Gate Charge | 12 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 22 W |
| Reverse Recovery Time (trr) | 30 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 46.5µJ (on), 23.5µJ (off) |
| Td (on/off) @ 25°C | 6.7ns/46ns |
| Test Condition | 390V, 3A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.9V @ 15V, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
