STGF7H60DF

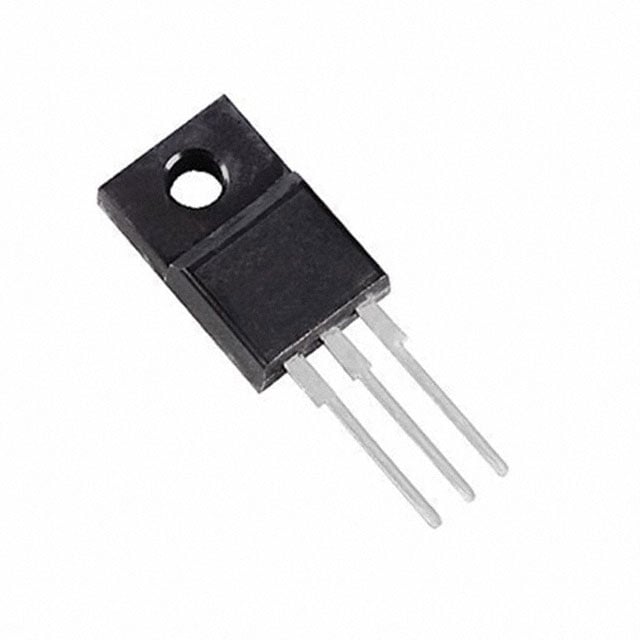

IGBT 600V 14A 24W TO-220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF7H60DF
STGF7H60DF Hakkında
STGF7H60DF, STMicroelectronics tarafından üretilen 600V Trench Field Stop IGBT transistördür. TO-220-3 Full Pack paketinde sunulan bu komponent, maksimum 14A kollektör akımı (pulse'de 28A) ile çalışır. 24W maksimum güç dağılımı kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında ve 7A akımda 1.95V olarak belirtilmiştir. 46nC gate charge ve 136ns reverse recovery time özellikleri ile hızlı anahtarlama performansı sunar. On/Off geçiş süreleri sırasıyla 30ns/160ns'dir. İşletme sıcaklığı aralığı -55°C ile 175°C arasında değişebilir. Güç dönüştürücüler, motor kontrol devreleri, invertörler ve anahtarlamalı güç kaynakları gibi uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 14 A |
| Current - Collector Pulsed (Icm) | 28 A |
| Gate Charge | 46 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 24 W |
| Reverse Recovery Time (trr) | 136 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 99µJ (on), 100µJ (off) |
| Td (on/off) @ 25°C | 30ns/160ns |
| Test Condition | 400V, 7A, 47Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 7A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
