Transistörler - IGBT - Tekil

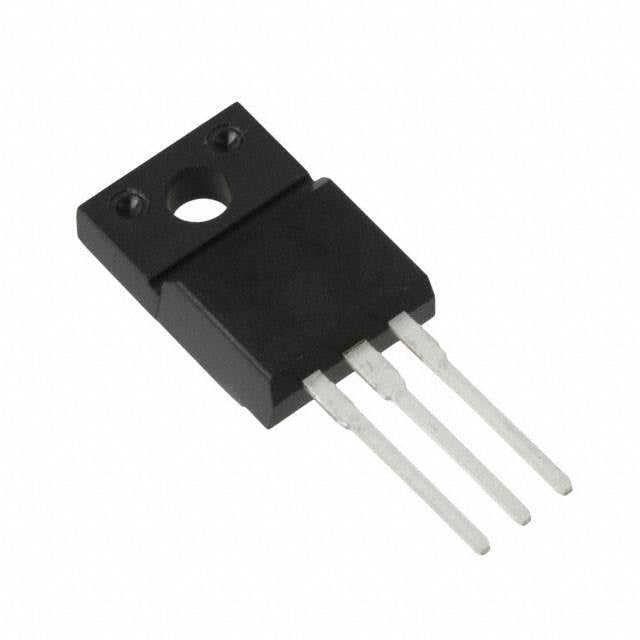

STGF6NC60HD
IGBT 600V 6A 20W TO220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF6NC60HD
STGF6NC60HD Hakkında
STGF6NC60HD, STMicroelectronics tarafından üretilen 600V Insulated Gate Bipolar Transistor (IGBT) komponenttir. 6A maksimum kolektör akımı ve 20W güç dağıtım kapasitesiyle tasarlanmıştır. TO-220-3 Full Pack konfigürasyonunda gelen bu transistör, endüstriyel sürücü devreleri, AC/DC dönüştürücüler, inverterler ve hız kontrol uygulamalarında kullanılır. 13.6 nC gate charge ve 12ns/76ns açılış/kapanış gecikmesi ile hızlı anahtarlama özelliği sağlar. -55°C ile 150°C arasında çalışabilir ve düşük Vce(on) değeri (2.5V @ 3A) ile enerji kaybını minimuma indirir. TTL/CMOS uyumlu giriş seviyelerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 6 A |
| Current - Collector Pulsed (Icm) | 21 A |
| Gate Charge | 13.6 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 20 W |
| Reverse Recovery Time (trr) | 21 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 20µJ (on), 68µJ (off) |
| Td (on/off) @ 25°C | 12ns/76ns |
| Test Condition | 390V, 3A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
