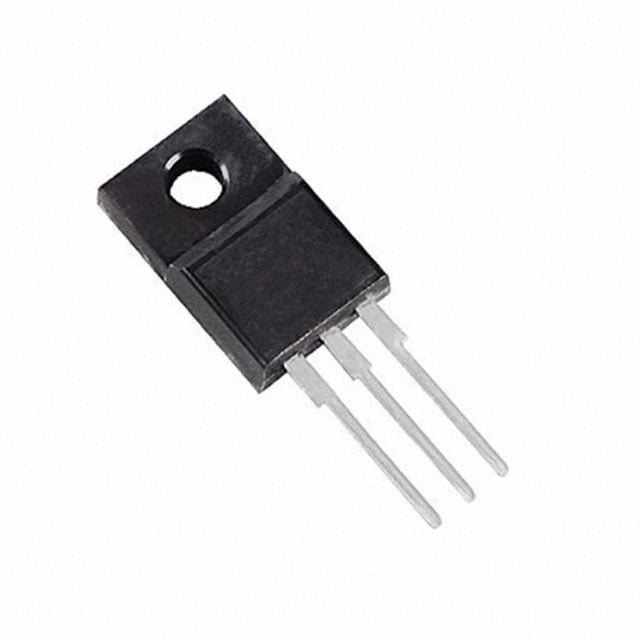

STGF5H60DF
TRENCH GATE FIELD-STOP IGBT, H S
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF5H60DF
STGF5H60DF Hakkında
STGF5H60DF, STMicroelectronics tarafından üretilen 600V Trench Gate Field-Stop IGBT transistördür. 10A maksimum collector akımı ve 20A darbe akımı ile tasarlanmıştır. Düşük gate charge (43 nC) ve hızlı switching karakteristiğine sahip olup, Td(on) 30ns ve Td(off) 140ns değerlerine ulaşır. 1.95V Vce(on) değeri ile enerji verimliliği sağlar. TO-220-3 paketlemesi ile through-hole montajına uygun olan bu bileşen, endüstriyel sürücü devreleri, motor kontrolü, anahtarlama kaynakları ve güç dönüşüm uygulamalarında kullanılır. -55°C ile 175°C arasında çalışma sıcaklığına dayanıklıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Pulsed (Icm) | 20 A |
| Gate Charge | 43 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 24 W |
| Reverse Recovery Time (trr) | 134.5 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 56µJ (on), 78.5µJ (off) |
| Td (on/off) @ 25°C | 30ns/140ns |
| Test Condition | 400V, 5A, 47Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
