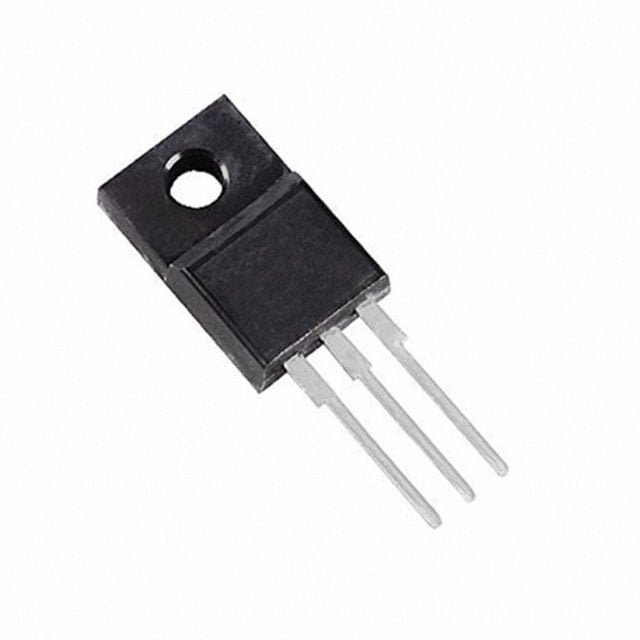

STGF4M65DF2
TRENCH GATE FIELD-STOP IGBT, M S
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF4M65DF2
STGF4M65DF2 Hakkında
STGF4M65DF2, STMicroelectronics tarafından üretilen 650V Trench Gate Field-Stop IGBT transistördür. Maksimum 8A kolektör akımı ve 23W güç yeteneği ile tasarlanmıştır. TO-220-3 paketinde sunulan bu bileşen, 400V çalışma voltajında 2.1V Vce(on) değerine sahiptir. 15.2nC gate charge ve 40µJ açılış/136µJ kapanış switching enerjisi ile verimli anahtarlama performansı sunar. -55°C ile 175°C arasında çalışma sıcaklığına dayanabilir. Endüstriyel uygulamalar, güç kaynakları, motor kontrolü ve inverter devreleri gibi switching uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8 A |
| Current - Collector Pulsed (Icm) | 16 A |
| Gate Charge | 15.2 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 23 W |
| Reverse Recovery Time (trr) | 133 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 40µJ (on), 136µJ (off) |
| Td (on/off) @ 25°C | 12ns/86ns |
| Test Condition | 400V, 4A, 47Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
