Transistörler - IGBT - Tekil

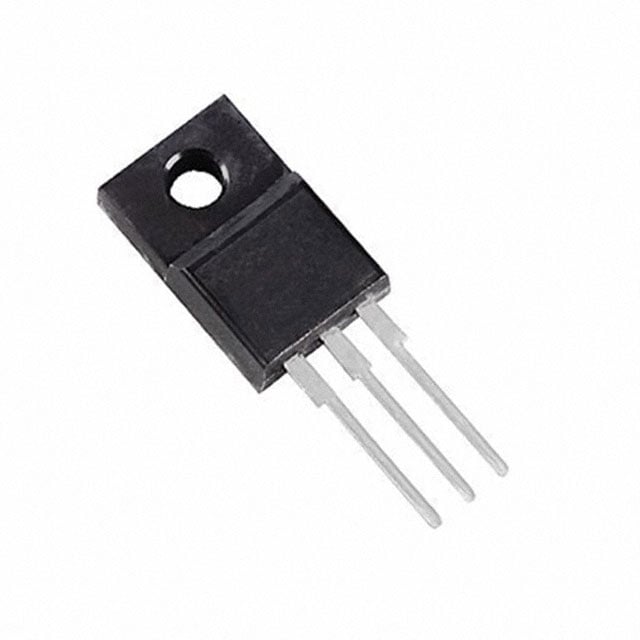

STGF35HF60W
IGBT 600V 19A 40W TO220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF35HF60W
STGF35HF60W Hakkında
STGF35HF60W, STMicroelectronics tarafından üretilen 600V IGBT (Insulated Gate Bipolar Transistor) transistörüdür. TO-220-3 Full Pack paketinde sunulan bu bileşen, maksimum 19A sürekli collector akımı ve 150A darbe collector akımı kapasitesine sahiptir. 40W güç dağıtım kapasitesi ile orta güç uygulamalarında kullanılır. Vce(on) değeri 15V gate geriliminde 20A akımda 2.5V olarak belirtilmiştir. 30ns açılış ve 175ns kapanış gecikmesi ile hızlı anahtarlama performansı gösterir. -55°C ile 150°C arasında çalışabilen bu IGBT, endüstriyel sürücüler, motor kontrol devreleri ve elektrik dönüştürücüler gibi uygulamalarda tercih edilir. Parça statüsü Obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 19 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 140 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 40 W |
| Supplier Device Package | TO-220FP |
| Switching Energy | 290µJ (on), 185µJ (off) |
| Td (on/off) @ 25°C | 30ns/175ns |
| Test Condition | 400V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
