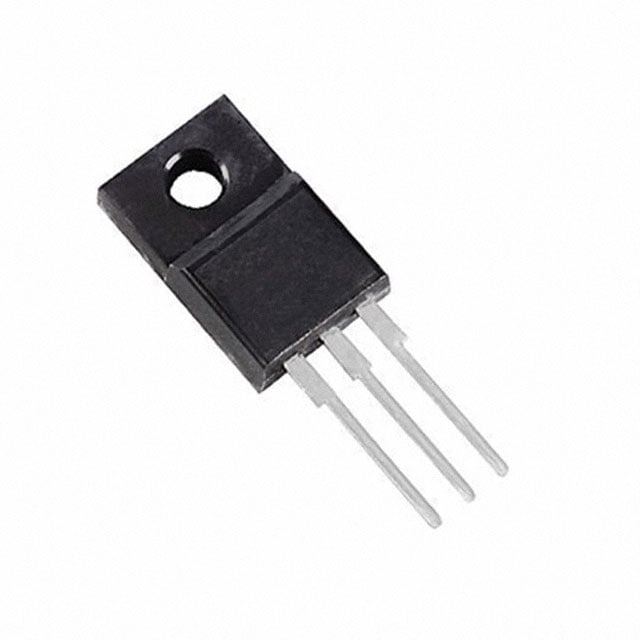

Transistörler - IGBT - Tekil
STGF30NC60S
IGBT 600V 22A 40W TO220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF30NC60S
STGF30NC60S Hakkında
STGF30NC60S, STMicroelectronics tarafından üretilen 600V/22A kapasiteli bir IGBT (Insulated Gate Bipolar Transistor) transistörüdür. TO-220-3 Full Pack paketlemesiyle sunulan bu bileşen, 40W maksimum güç dağıtımına sahiptir. Maksimum 150A pulslu akım yeteneği ve 96nC gate charge değerleri ile hızlı anahtarlama işlemlerine uygun tasarlanmıştır. 1.9V Vce(on) karakteristiği ile iletim kaybı minimize edilir. -55°C ile +150°C arasında çalışmaya dayanıklıdır. Endüstriyel kontrol devreleri, motor sürücüleri, dc-dc dönüştürücüler ve güç elektronik uygulamalarında kullanılır. Bileşen üretimden kaldırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 22 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 96 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 40 W |
| Supplier Device Package | TO-220FP |
| Switching Energy | 300µJ (on), 1.28mJ (off) |
| Td (on/off) @ 25°C | 21.5ns/180ns |
| Test Condition | 480V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
