Transistörler - IGBT - Tekil

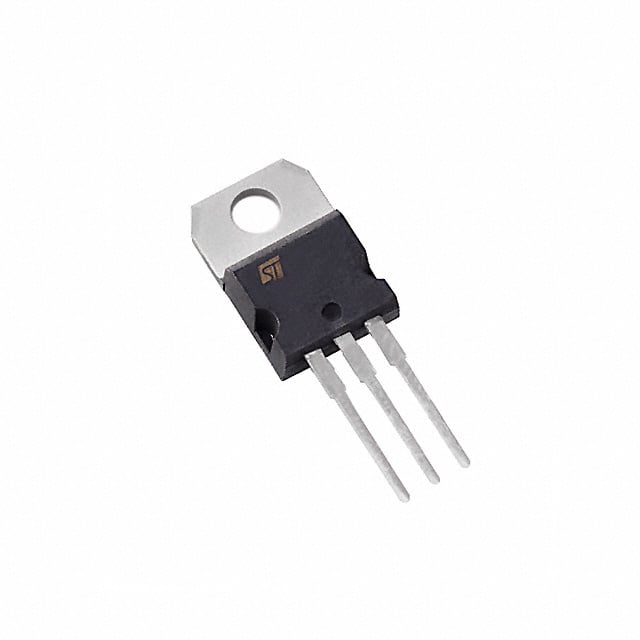

STGF30M65DF2
IGBT TRENCH 650V 60A TO220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF30M65DF2
STGF30M65DF2 Hakkında
STGF30M65DF2, STMicroelectronics tarafından üretilen 650V Trench Field Stop IGBT transistörüdür. TO-220-3 Full Pack paketinde sunulan bu komponent, maksimum 60A sürekli kolektör akımı ve 120A darbe akımı kapasitesine sahiptir. Vce(on) değeri 15V gate geriliminde ve 30A akımda 2V'dir. Gate yükü 80nC olup, Reverse Recovery Time 140ns'dir. Switching Energy değerleri açma işlemi için 300µJ, kapama işlemi için 960µJ'dir. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahip olan STGF30M65DF2, güç dönüştürme uygulamaları, motor kontrol devreler, şalter kaynakları (SMPS) ve endüstriyel sürücü sistemlerinde yaygın olarak kullanılır. Trench Field Stop teknolojisi sayesinde düşük ön gerilim düşüşü ve hızlı switching davranışı sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 80 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 38 W |
| Reverse Recovery Time (trr) | 140 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 300µJ (on), 960µJ (off) |
| Td (on/off) @ 25°C | 31.6ns/115ns |
| Test Condition | 400V, 30A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
