Transistörler - IGBT - Tekil

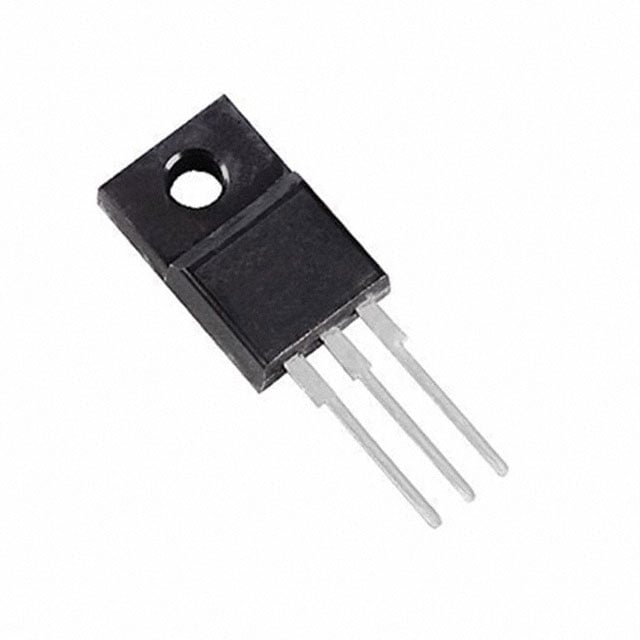

STGF30H60DF
IGBT 600V 60A 37W TO220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF30H60DF
STGF30H60DF Hakkında
STGF30H60DF, STMicroelectronics tarafından üretilen 600V/60A kapasiteli Trench Field Stop tipi IGBT transistördür. TO-220-3 paketinde sunulan bu komponent, maksimum 37W güç dağıtabilir ve -40°C ile +175°C arasında çalışır. 2.4V Vce(on) değeri ile düşük iletim kaybı sağlar. Gate charge 105nC, reverse recovery time 110ns ve switching energy değerleri ile hızlı anahtarlama performansı sunar. Endüstriyel uygulamalarda, motor kontrol, DC-DC konverterler ve güç kaynakları gibi sistemlerde kullanılır. Komponentin üretimi durdurulmuş olup arşiv ürün statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 105 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 37 W |
| Reverse Recovery Time (trr) | 110 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 350µJ (on), 400µJ (off) |
| Td (on/off) @ 25°C | 50ns/160ns |
| Test Condition | 400V, 30A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
