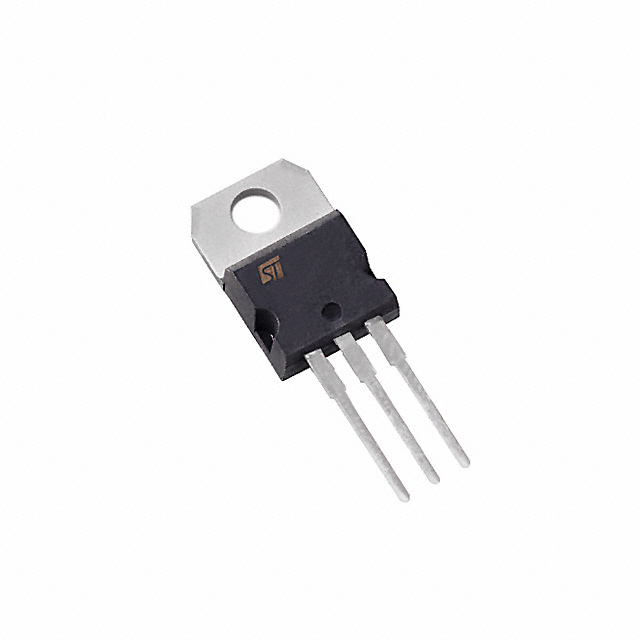

STGF20H65DFB2
TRENCH GATE FIELD-STOP 650 V, 20
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF20H65DFB2
STGF20H65DFB2 Hakkında
STGF20H65DFB2, STMicroelectronics tarafından üretilen 650V Trench Gate Field-Stop IGBT transistörüdür. TO-220-3 paketinde sunulan bu komponent, maksimum 40A kollektör akımı ve 60A darbe akımı kapasitesine sahiptir. 56nC gate yükü ve düşük anahtarlama enerjisi (on için 265µJ, off için 214µJ) ile verimli güç yönetimi sağlar. -55°C ile 175°C arasında çalışabilen bu transistör, AC/DC dönüştürücüler, motor sürücüleri, kaynak makinaları ve endüstriyel güç elektronikleri uygulamalarında kullanılır. 2.1V @ 15V, 20A VCE(on) değeri ile ısı yönetiminde avantaj sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 56 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 45 W |
| Reverse Recovery Time (trr) | 215 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 265µJ (on), 214µJ (off) |
| Td (on/off) @ 25°C | 16ns/78.8ns |
| Test Condition | 400V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
