Transistörler - IGBT - Tekil

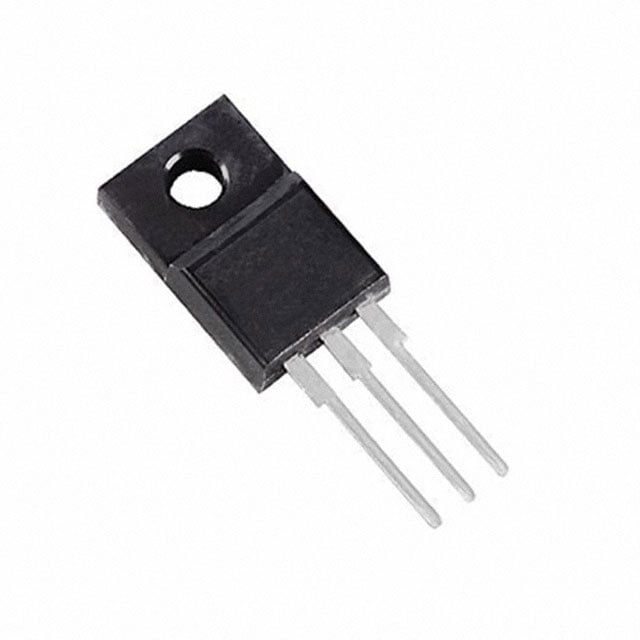

STGF17NC60SD
IGBT 600V 17A 32W TO220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF17NC60SD
STGF17NC60SD Hakkında
STGF17NC60SD, STMicroelectronics tarafından üretilen 600V IGBT transistördür. TO-220-3 Full Pack paketinde sunulan bu bileşen, 17A collector akımı ve 80A pulse akımı kapasitesine sahiptir. 32W maksimum güç disipasyonu ile 32°C'de çalışabilir. -55°C ile 150°C arasında stabil işletme sağlayan bu transistör, özellikle güç dönüştürücüler, invertörler, anahtarlama güç kaynakları (SMPS) ve motor sürücüler gibi uygulamalarda kullanılır. 1.9V on-state voltajı (Vce) ve 54.5nC gate charge ile hızlı anahtarlama performansı sunar. 31ns reverse recovery time ve düşük switching energy değerleri sayesinde verimliliği ve sürü sıcaklığını minimize eder. Standard input türünde tasarlanan bu IGBT, 15V gate voltajında nominal şartlarda çalıştırılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 17 A |
| Current - Collector Pulsed (Icm) | 80 A |
| Gate Charge | 54.5 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 32 W |
| Reverse Recovery Time (trr) | 31 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 135µJ (on), 815µJ (off) |
| Td (on/off) @ 25°C | 17.5ns/175ns |
| Test Condition | 480V, 12A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
