Transistörler - IGBT - Tekil

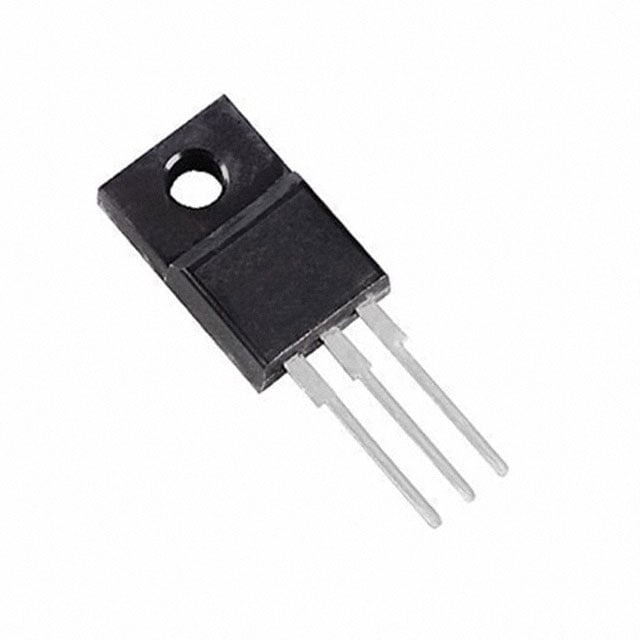

STGF15M65DF2
TRENCH GATE FIELD-STOP IGBT M SE
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF15M65DF2
STGF15M65DF2 Hakkında
STGF15M65DF2, STMicroelectronics tarafından üretilen Trench Gate Field-Stop teknolojisine sahip bir IGBT transistördür. 650V kollektör-emitör gerilimi ve 30A maksimum kollektör akımı ile tasarlanmıştır. TO-220-3 paketinde sunulan bu bileşen, güç anahtarlaması uygulamalarında, inverter devrelerde, motor kontrollerinde ve DC-AC konverter tasarımlarında kullanılır. 24ns açılış ve 93ns kapanış süreleri ile hızlı anahtarlama özelliğine sahiptir. 2V Vce(on) değeri düşük iletim kaybı sağlar. -55°C ile 175°C arasında çalışma sıcaklık aralığına sahip olup, 31W maksimum güç dağıtabilir. Trench Field Stop teknolojisi sayesinde düşük ters kurtarma süresi (142ns) ve optimize edilmiş anahtarlama enerjisi sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 45 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 31 W |
| Reverse Recovery Time (trr) | 142 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 90µJ (on), 450µJ (off) |
| Td (on/off) @ 25°C | 24ns/93ns |
| Test Condition | 400V, 15A, 12Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
