STGF15H60DF

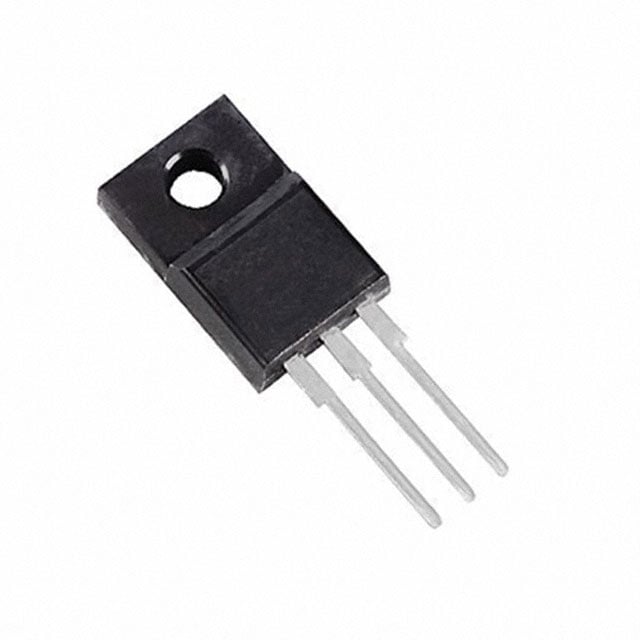

IGBT 600V 30A 30W TO220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF15H60DF
STGF15H60DF Hakkında
STGF15H60DF, STMicroelectronics tarafından üretilen 600V Trench Field Stop IGBT transistördür. 30A sürekli collector akımı ve 60A pulse akımı kapasitesi ile orta güç uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu bileşen, anahtarlama hızı düşük olan standart input tipi IGBT'dir. 2V (TJ=25°C) düşük on-state voltajı ve 81nC gate charge değeri ile verimli çalışır. Reverse recovery time 103ns olup, switching energy değerleri on için 136µJ, off için 207µJ'dir. -55°C ile 175°C arasında çalışabilen bu transistör, güç dönüştürücüler, motor sürücüleri, kaynak makinaları ve UPS sistemlerinde yaygın olarak tercih edilir. 30W maksimum güç yayılması özellikleri ile gerek endüstriyel hem de tüketici uygulamalarında kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 81 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 30 W |
| Reverse Recovery Time (trr) | 103 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 136µJ (on), 207µJ (off) |
| Td (on/off) @ 25°C | 24.5ns/118ns |
| Test Condition | 400V, 15A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
