STGF10NC60SD

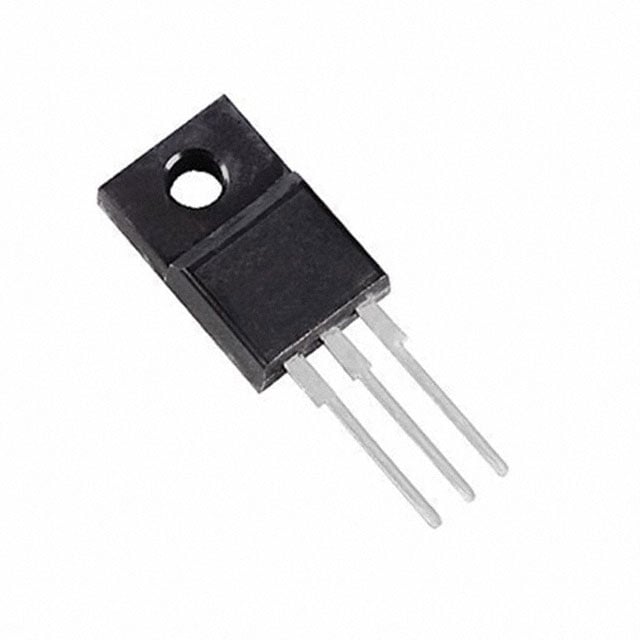

IGBT 600V 10A 25W TP220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF10NC60SD
STGF10NC60SD Hakkında
STGF10NC60SD, STMicroelectronics tarafından üretilen 600V 10A IGBT transistörüdür. TO-220-3 paketinde sunulan bu bileşen, maksimum 25W güç yönetebilir ve pulse akımı 25A'ye kadar çıkabilir. 18nC gate charge ve 19ns/160ns açılış/kapanış süresi ile hızlı anahtarlama uygulamalarında kullanılır. Vce(on) değeri 15V, 5A koşullarında 1.65V'tur. 600V kolektör-emitter breakdown voltajı ve -55°C ile 150°C arasında çalışma sıcaklığı aralığı ile otoomotiv, endüstriyel motor sürücü ve güç dönüştürücü uygulamalarında tercih edilir. Dönem sonu (obsolete) ürün statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Pulsed (Icm) | 25 A |
| Gate Charge | 18 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 25 W |
| Reverse Recovery Time (trr) | 22 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 60µJ (on), 340µJ (off) |
| Td (on/off) @ 25°C | 19ns/160ns |
| Test Condition | 390V, 5A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.65V @ 15V, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
