Transistörler - IGBT - Tekil

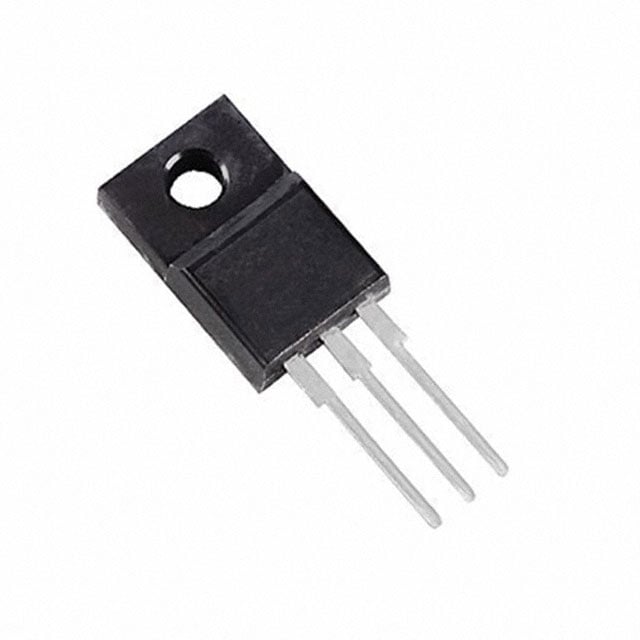

STGF10H60DF
IGBT 600V 20A 30W TO220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGF10H60DF
STGF10H60DF Hakkında
STGF10H60DF, STMicroelectronics tarafından üretilen 600V 20A kapasiteli Trench Field Stop IGBT transistörüdür. TO-220-3 Through Hole paketinde sunulan bu komponent, maksimum 30W güç tüketimine sahiptir. 1.95V Vce(on) değeri ile düşük iletim kaybı sağlar ve 107ns ters kurtarma süresi (trr) ile hızlı anahtarlama özelliğine sahiptir. -55°C ile 175°C arasında çalışma sıcaklığında kullanılabilir. Standard giriş tipi ve 57nC kapı yükü ile motor kontrol, güç kaynakları, UPS sistemleri ve endüstriyel anahtarlama uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Pulsed (Icm) | 40 A |
| Gate Charge | 57 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 30 W |
| Reverse Recovery Time (trr) | 107 ns |
| Supplier Device Package | TO-220FP |
| Switching Energy | 83µJ (on), 140µJ (off) |
| Td (on/off) @ 25°C | 19.5ns/103ns |
| Test Condition | 400V, 10A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
