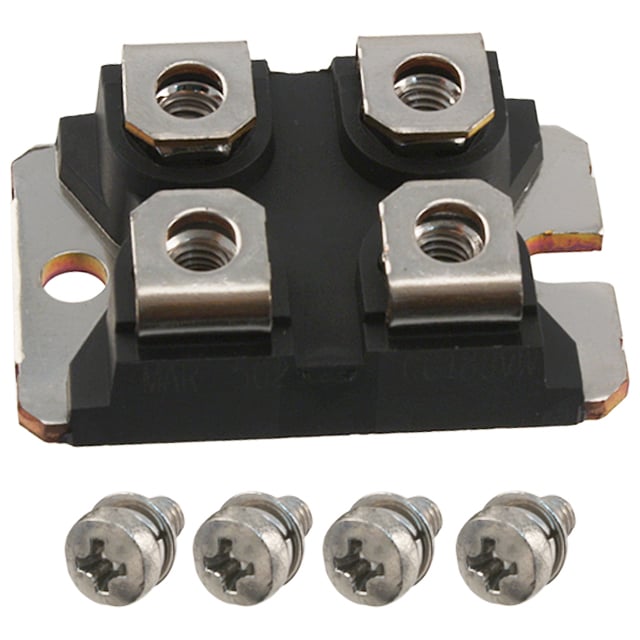

STGE50NB60HD
IGBT MOD 600V 100A 300W ISOTOP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- STGE50NB60HD
STGE50NB60HD Hakkında
STMicroelectronics tarafından üretilen STGE50NB60HD, 600V darbeye dayanıklı tek kanallı IGBT güç modülüdür. 100A maksimum collector akımı ve 300W güç kapasitesi ile orta güç uygulamalarında kullanılır. SOT-227-4 (miniBLOC) paketine sahip olan komponent, 2.8V on-state voltajı (Vce) ile düşük enerji kaybı sağlar. Vce(on) karakteristiği 15V gate geriliminde 50A collector akımında ölçülmüştür. Maksimum çalışma sıcaklığı 150°C'ye ulaşabilen bu modül, endüstriyel sürücü devreleri, DC-DC konvertörleri ve anahtarlama uygulamalarında tercih edilir. NTC termistor içermediğinden harici sıcaklık kontrolü gerekebilir. ISOTOP paketleme standardı ile yüksek integrasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power - Max | 300 W |
| Supplier Device Package | ISOTOP |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
