Transistörler - IGBT - Tekil

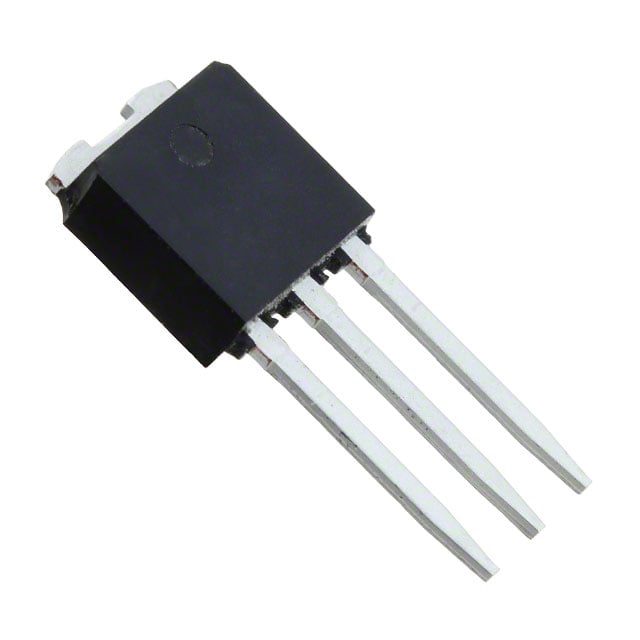

STGD6NC60H-1
IGBT N-CH 600V 7A IPAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- IPAK
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGD6NC60H
STGD6NC60H-1 Hakkında
STGD6NC60H-1, STMicroelectronics tarafından üretilen N-channel IGBT transistörüdür. 600V collector-emitter diyelectric dayanımı ve 15A maksimum collector akımı ile güç anahtarlama uygulamalarında kullanılır. TO-251 (IPak) paketinde gelen bu komponent, 62.5W maksimum güç dağıtımı kapasitesine sahiptir. 12ns açılış ve 76ns kapanış süresi ile hızlı anahtarlama karakteristiği sunmaktadır. -55°C ile +150°C arasında çalışabilir. Motor sürücüleri, SMPS, invertör ve diğer güç dönüştürme devrelerinde yaygın olarak uygulanır. 13.6nC gate charge ile düşük sürüş gücü gerektirmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Pulsed (Icm) | 21 A |
| Gate Charge | 13.6 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-251-3 Short Leads, IPak, TO-251AA |
| Part Status | Active |
| Power - Max | 62.5 W |
| Supplier Device Package | TO-251 (IPAK) |
| Switching Energy | 20µJ (on), 68µJ (off) |
| Td (on/off) @ 25°C | 12ns/76ns |
| Test Condition | 390V, 3A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
