Transistörler - IGBT - Tekil

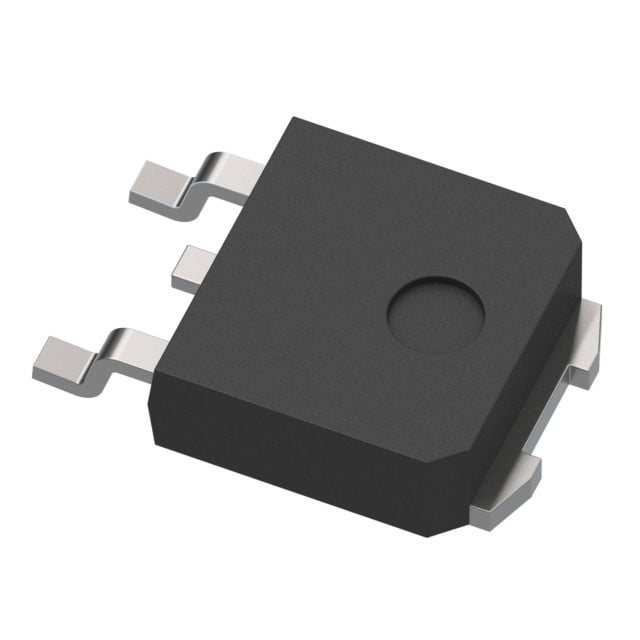

STGD25N40LZAG
POWER TRANSISTORS
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGD25N40LZAG
STGD25N40LZAG Hakkında
STMicroelectronics STGD25N40LZAG, 25A maksimum collector akımı ve 435V breakdown voltajına sahip tekil IGBT güç transistörüdür. TO-252 (D-PAK) yüzey montajlı paket ile sunulur. 125W maksimum güç yayabilen bu bileşen, -55°C ile 175°C arasında çalışmak üzere tasarlanmıştır. 26nC gate charge ve 1.1µs/4.6µs on/off gecikmesi ile hızlı anahtarlama uygulamalarına uygundur. Logic seviyesi giriş kontrolü sayesinde doğrudan kontrol devrelerine entegre edilebilir. Motor kontrol, AC/DC güç kaynakları, şarj cihazları ve endüstriyel sürücü uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Pulsed (Icm) | 50 A |
| Gate Charge | 26 nC |
| Input Type | Logic |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power - Max | 125 W |
| Supplier Device Package | D-PAK (TO-252) |
| Td (on/off) @ 25°C | 1.1µs/4.6µs |
| Test Condition | 300V, 10A, 1kOhm, 5V |
| Vce(on) (Max) @ Vge, Ic | 1.25V @ 4V, 6A |
| Voltage - Collector Emitter Breakdown (Max) | 435 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
