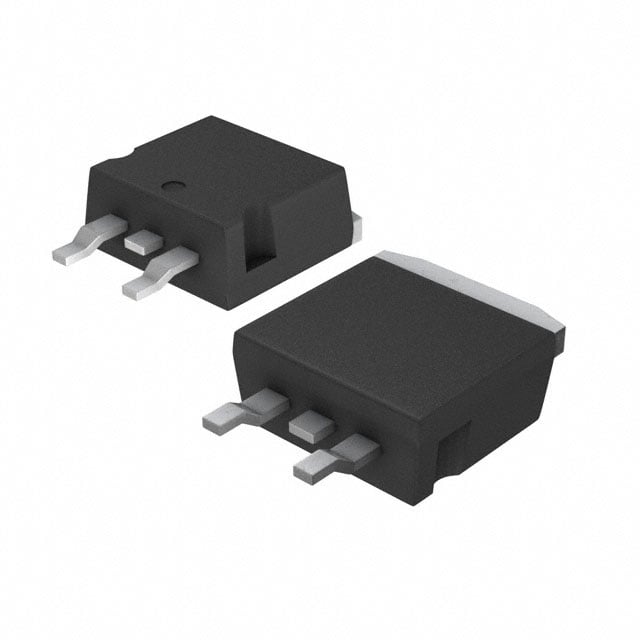

STGBL6NC60DIT4
IGBT 600V 14A 56W D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGBL6NC60DI
STGBL6NC60DIT4 Hakkında
STGBL6NC60DIT4, STMicroelectronics tarafından üretilen 600V IGBT transistörüdür. 14A kollektör akımı ve 56W maksimum güç derecelendirmesine sahiptir. D²Pak (TO-263) yüzey montaj paketi kullanılarak endüstriyel uygulamalarda kullanılmaktadır. 12nC gate charge ve hızlı anahtarlama özellikleri (6.7ns on, 46ns off) ile motor sürücüleri, invertörler, kaynak makineleri ve güç dönüştürücü uygulamalarında tercih edilir. -55°C ile 150°C çalışma sıcaklık aralığında güvenilir performans sağlar. Not: Bu ürün üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 14 A |
| Current - Collector Pulsed (Icm) | 18 A |
| Gate Charge | 12 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 56 W |
| Reverse Recovery Time (trr) | 23 ns |
| Supplier Device Package | D2PAK |
| Switching Energy | 32µJ (on), 24µJ (off) |
| Td (on/off) @ 25°C | 6.7ns/46ns |
| Test Condition | 390V, 3A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.9V @ 15V, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
