Transistörler - IGBT - Tekil
STGB8NC60KT4

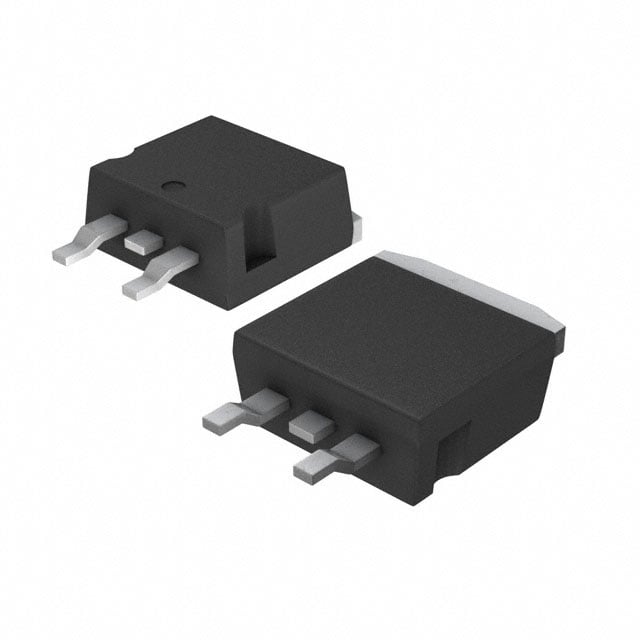

IGBT 600V 15A 65W D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGB8NC60KT
STGB8NC60KT4 Hakkında
STGB8NC60KT4, STMicroelectronics tarafından üretilen 600V Insulated Gate Bipolar Transistor (IGBT) türü tekil transistördür. 15A maksimum collector akımı ve 65W maksimum güç disipasyonuna sahiptir. D2PAK (TO-263) yüzey montaj paketinde sunulan bu bileşen, güç elektroniği uygulamalarında anahtar görevi üstlenir. Anahtarlama enerji değerleri (on için 55µJ, off için 85µJ) ve düşük gate charge (19nC) özelliği ile çevirici, inverter ve motor kontrol devrelerinde kullanılmaya uygun tasarlanmıştır. -55°C ile +150°C arasında çalışabilir. Parça eski ürün (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Pulsed (Icm) | 30 A |
| Gate Charge | 19 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 65 W |
| Supplier Device Package | D2PAK |
| Switching Energy | 55µJ (on), 85µJ (off) |
| Td (on/off) @ 25°C | 17ns/72ns |
| Test Condition | 390V, 3A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.75V @ 15V, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
