Transistörler - IGBT - Tekil

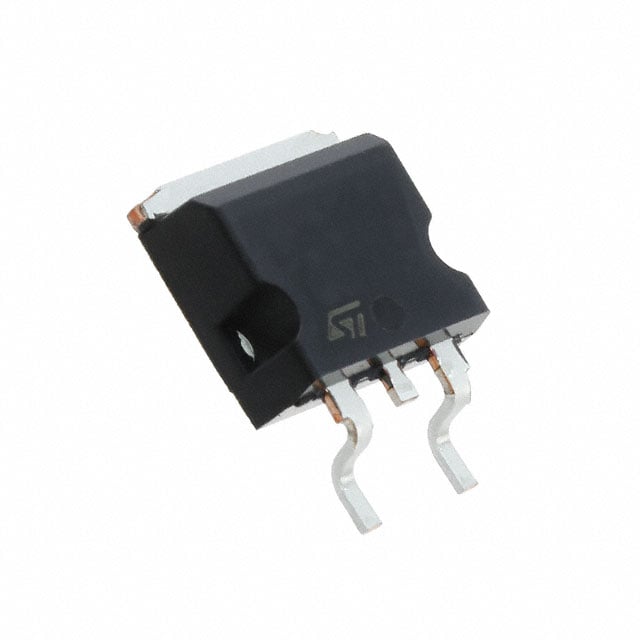

STGB35N35LZT4
IGBT 345V 40A 176W D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGB35N35LZ
STGB35N35LZT4 Hakkında
STGB35N35LZT4, STMicroelectronics tarafından üretilen 345V Collector-Emitter dağılım voltajına sahip bir IGBT transistörüdür. 40A sürekli collector akımı ve 80A pulse akımı kapasitesi ile orta güç uygulamalarında kullanılır. D2PAK (TO-263) yüzey montaj paketinde sunulan bu transistör, endüstriyel sürücü devreleri, motor kontrol sistemleri ve güç inverterleri gibi uygulamalarda yer alır. 176W maksimum güç dağılımı ve 1.7V Vce(on) değerleri ile verimli komütasyon özellikleri sağlar. Cihazın çalışma sıcaklık aralığı -55°C ile 175°C arasındadır. Not: Bu ürün Obsolete (üretim dışı) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 80 A |
| Gate Charge | 49 nC |
| Input Type | Logic |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 176 W |
| Supplier Device Package | D²PAK (TO-263) |
| Td (on/off) @ 25°C | 1.1µs/26.5µs |
| Test Condition | 300V, 15A, 5V |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 4.5V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 345 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
