Transistörler - IGBT - Tekil

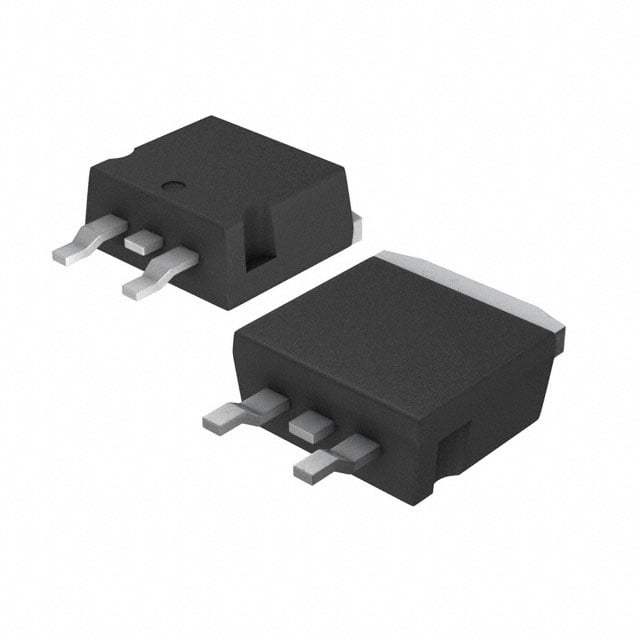

STGB30NC60KT4
IGBT 600V 60A 185W D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGB30NC60KT4
STGB30NC60KT4 Hakkında
STGB30NC60KT4, STMicroelectronics tarafından üretilen 600V/60A kapasiteli bir IGBT (Insulated Gate Bipolar Transistor) transistörüdür. D²Pak (TO-263) Surface Mount paketinde sunulan bu komponent, maksimum 185W güç dağıtabilir. 96nC gate charge ve 29ns açılış/120ns kapanış süresi ile hızlı anahtarlama performansı sunar. -55°C ile +150°C arası çalışma sıcaklığında kullanılabilir. Vce(on) değeri 15V gate voltajında 2.7V'tur. Güç elektroniği uygulamalarında, motor kontrol devrelerinde, invertör ve DC-DC dönüştürücülerde yaygın olarak kullanılır. Ürün durumu güncel olmayan (Obsolete) kategorisindedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 125 A |
| Gate Charge | 96 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 185 W |
| Supplier Device Package | D2PAK |
| Switching Energy | 350µJ (on), 435µJ (off) |
| Td (on/off) @ 25°C | 29ns/120ns |
| Test Condition | 480V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
